Bufor na powrocie pompy ciepła - Czy zawsze ma sens?

Bufor w instalacji z pompą ciepła ma sens wtedy, gdy rozwiązuje konkretny problem: zbyt mały zład wody, zamykanie się obiegów, trudności z odszranianiem albo potrzebę rozdzielenia kilku stref grzewczych. Najprostszy wariant to układ szeregowy na powrocie, bo zwiększa objętość wody i pomaga utrzymać przepływ bez dokładania zbędnej hydrauliki. W tym artykule pokazuję, kiedy takie rozwiązanie działa najlepiej, kiedy szkodzi i na co zwrócić uwagę przy montażu.

Kiedy bufor na powrocie naprawdę pomaga

Ja traktuję bufor jako narzędzie do stabilizacji pracy pompy ciepła, a nie jako obowiązkowy dodatek do każdej kotłowni. W układzie szeregowym na powrocie zwiększa on zład wody, czyli ilość wody krążącej w instalacji, dzięki czemu sprężarka ma spokojniejsze warunki pracy, a instalacja mniej nerwowo reaguje na chwilowe zmiany odbioru ciepła.

To rozwiązanie ma największy sens w kilku sytuacjach:

• gdy instalacja ma małą pojemność wodną i pompa zaczyna taktować, czyli często się włącza i wyłącza,
• gdy część pętli lub grzejników zamyka się na siłownikach albo głowicach termostatycznych,
• gdy dom ma różne strefy grzewcze i przepływ nie jest stale pewny,
• gdy trzeba zapewnić stabilny przepływ na czas odszraniania wymiennika zewnętrznego,
• gdy modernizuje się starą instalację i nie da się jej szybko doprowadzić do idealnego stanu hydraulicznego.

W praktyce bufor pomaga więc przede wszystkim wtedy, gdy instalacja nie daje pompie ciepła wystarczająco „spokojnego” obiegu. To ważne rozróżnienie, bo bufor nie naprawia źle dobranej mocy ani źle zrobionej hydrauliki. On jedynie łagodzi część skutków. Z tego powodu warto najpierw zrozumieć, jak taki układ pracuje w środku.

Jak działa taki układ hydraulicznie

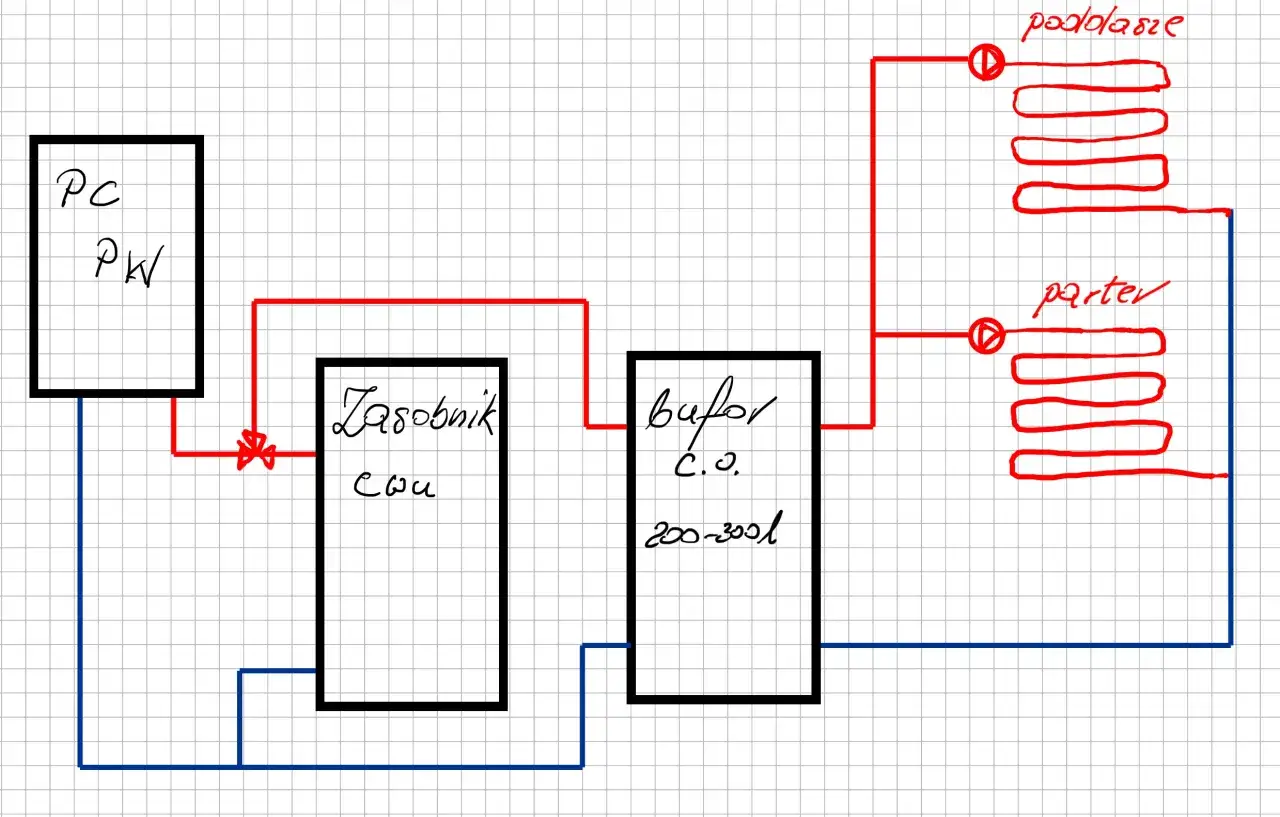

W wariancie szeregowym woda z instalacji wraca do bufora, a dopiero z bufora trafia do pompy ciepła. Dzięki temu zbiornik nie pełni roli klasycznego rozdzielacza, tylko powiększa objętość obiegu i może przejąć część wahań temperatury oraz przepływu. To prostsze rozwiązanie niż układ równoległy, ale nie zawsze wystarczające, jeśli instalacja ma kilka obiegów o różnym charakterze.

W materiałach Panasonica bufor szeregowy na powrocie pokazano jako prosty sposób na utrzymanie wymaganego zładu wody, a przy strefach odcinanych siłownikami jako element współpracujący z zaworem by-pass. W tym samym opisie pojawia się też praktyczna uwaga, że strata temperatury na przejściu przez zbiornik zwykle mieści się w zakresie 1-3 K, więc to nie jest układ „za darmo” energetycznie.

Wariant	Do czego służy	Największa zaleta	Ograniczenie
Bufor na powrocie	Zwiększa zład wody i stabilizuje przepływ	Prosty montaż i mniejsza złożoność	Nie rozdziela hydraulicznie wszystkich obiegów
Bufor równoległy	Działa jak sprzęgło hydrauliczne	Lepszy przy kilku strefach i mieszanych obiegach	Więcej elementów i zwykle większe straty
Bez bufora	Instalacja pracuje bez dodatkowego zbiornika	Najmniej strat i najprostsza hydraulika	Wymaga dobrze policzonego zładu i stałego przepływu

Najważniejsze jest to, że w układzie szeregowym bufor nie „produkuje” energii. On tylko pomaga pompie ciepła pracować w spokojniejszych warunkach. Kiedy to już widać, łatwiej odpowiedzieć na drugie pytanie: kiedy w ogóle można z niego zrezygnować.

Kiedy lepiej go nie montować

Wbrew temu, co czasem słyszę na budowach, bufor nie jest obowiązkowy przy każdej pompie ciepła. Jeśli instalacja ma odpowiedni zład wody, pełny przepływ i brak agresywnego odcinania pętli, to dokładanie zbiornika często nie daje korzyści proporcjonalnych do kosztu. W nowej podłogówce bez strefowania bywa wręcz zbędne, bo sama wylewka i rury zapewniają wystarczającą pojemność cieplną.

To podejście potwierdzają też instrukcje producentów: w dokumentacji NIBE i Stiebel Eltron nacisk pada na poprawne płukanie instalacji, ochronę przed zanieczyszczeniami i zachowanie odpowiedniego przepływu, a nie na „obowiązkowy” montaż bufora za każdym razem. Innymi słowy, jeśli instalacja jest dobrze zaprojektowana, bufor ma być wyjątkiem, a nie domyślną odpowiedzią na wszystko.

Przy dobrze zrobionym układzie podłogowym bez siłowników efekt jest prosty: mniej elementów to mniej strat, mniej miejsc awarii i szybsza reakcja na zmianę nastaw. Wtedy lepiej zainwestować czas w poprawne zrównoważenie przepływów niż w dodatkowy zbiornik. Dopiero gdy to nie wystarcza, sensownie przechodzi się do doboru pojemności.

Jak dobrać pojemność bez przepłacania

Najgorszy błąd to traktowanie bufora jak magazynu ciepła „na zapas”. W instalacji z pompą ciepła częściej chodzi o minimalny potrzebny zład niż o maksymalną pojemność. Zbyt duży zbiornik daje większe straty postojowe, wolniejszą reakcję systemu i wyższy koszt zakupu, a nie zawsze przynosi realną poprawę pracy.

Przykładowo w dokumentacji NIBE dla jednej z pomp powietrznych podano minimalne objętości rzędu 20-50 litrów w zależności od trybu pracy, a w materiałach Panasonica pojawia się przykład około 50 litrów dla jednostki 9 kW. To nie są uniwersalne normy dla wszystkich urządzeń, ale dobrze pokazują skalę: w wielu układach mówimy raczej o małym buforze technicznym niż o dużym zbiorniku akumulacyjnym.

Sytuacja	Co zwykle ma sens	Dlaczego
Nowa podłogówka bez strefowania	Często bez bufora	Sam układ ma wystarczający zład i stały przepływ
Podłogówka z siłownikami i odcinaniem pętli	Mały bufor techniczny	Pomaga utrzymać przepływ przy zamykaniu obiegów
Instalacja mieszana z grzejnikami i podłogówką	Często większy bufor lub inny układ hydrauliczny	Trzeba rozdzielić różne charakterystyki obiegów
Modernizacja starej kotłowni	Bufor dobrany po analizie instalacji	Najpierw trzeba sprawdzić stan istniejącej hydrauliki

Jeśli mam wskazać jedną zasadę, to brzmi ona tak: bufor dobiera się pod problem, a nie pod modę. Właśnie dlatego pojemność trzeba odnieść do konkretnej pompy, liczby stref i minimalnego przepływu. A skoro dobór ma znaczenie, równie ważne jest samo wykonanie montażu.

Na co uważać przy montażu na powrocie

Tu najłatwiej o błędy, które później wyglądają jak „wina pompy ciepła”, choć problem leży w hydraulice. Instrukcje NIBE i Stiebel Eltron zwracają uwagę na kilka rzeczy, które w praktyce robią różnicę: płukanie instalacji przed podłączeniem, zastosowanie filtra po stronie powrotnej oraz poprawne umieszczenie czujnika temperatury, zwłaszcza gdy układ pracuje z buforem.

• Płukanie instalacji przed uruchomieniem jest konieczne, bo drobiny z rur i armatury potrafią uszkodzić podzespoły.
• Filtr na powrocie chroni wymiennik i pompę obiegową przed zanieczyszczeniami.
• Czujnik temperatury powinien trafić tam, gdzie producent przewidział pomiar, zwykle przy podstawie bufora albo bezpośrednio na powrocie.
• Odpowietrzenie musi być zrobione solidnie, bo powietrze w obiegu zaburza przepływ i odczyty.
• Izolacja termiczna ogranicza zbędne straty, zwłaszcza w małej kotłowni.
• Bypass warto przewidzieć tam, gdzie strefy mogą się zamykać niemal całkowicie.

Technicznie ważna jest też kwestia zaworu zwrotnego. Nie zawsze jest potrzebny, ale jeśli układ ma skłonność do samoobiegu albo producent przewiduje takie zabezpieczenie, lepiej go nie pomijać. W dobrze zrobionym montażu bufor ma współpracować z pompą ciepła, a nie walczyć z nią o przepływ. To prowadzi do najczęstszych błędów, które widzę w praktyce.

Najczęstsze błędy, które psują efekt

Najbardziej kosztowny błąd to założenie, że sam bufor rozwiąże wszystko. Jeśli pompa jest przewymiarowana, obiegi są źle zrównoważone albo strefy zamykają się bez żadnej logiki, zbiornik tylko zamaskuje problem na chwilę. Potem i tak wracają taktowanie, hałas lub niestabilna praca.

• Montowanie zbyt dużego bufora „na wszelki wypadek” zamiast pod realny problem.
• Wpinanie zbiornika bez bypassu, mimo że część pętli może się zamykać.
• Złe ustawienie czujnika temperatury, przez co automatyka widzi nie to miejsce, które powinna.
• Brak płukania instalacji i brak filtra na powrocie.
• Używanie bufora jako substytutu porządnego projektu hydraulicznego.
• Pomijanie izolacji i dokładanie kolejnych strat w małej kotłowni.

Ja patrzę na to dość prosto: jeśli bufor ma być jedyną „poprawką” na źle policzoną instalację, to zwykle nie jest to dobry projekt. Jeśli natomiast ma tylko ustabilizować dobrze zaplanowany układ, wtedy ma sens i nie komplikuje życia bardziej, niż trzeba. Zostaje jeszcze ostatni krok, czyli praktyczna lista rzeczy do sprawdzenia przed zamówieniem montażu.

Co sprawdziłbym przed zamówieniem montażu

Zanim zaakceptuję układ z buforem na powrocie, chcę znać cztery rzeczy: po co ten bufor ma być zamontowany, jaka ma być jego pojemność, gdzie trafi czujnik i jak instalator zapewni minimalny przepływ. Jeśli odpowiedzi są konkretne, a nie ogólne, to zwykle dobry znak.

• Czy bufor ma tylko zwiększyć zład, czy ma też rozdzielać obiegi?
• Czy instalacja bez niego miałaby wystarczającą ilość wody i stały przepływ?
• Czy przewidziano bypass na wypadek zamykania się stref?
• Czy filtr, odpowietrzenie i izolacja są zaplanowane od razu, a nie „na później”?
• Czy dobrano go do konkretnej pompy, a nie do ogólnego przekonania, że „tak będzie bezpieczniej”?

Jeżeli instalator potrafi jasno uzasadnić te elementy, bufor na powrocie staje się rozsądnym elementem technicznym, a nie przypadkowym dodatkiem. Właśnie tak powinien wyglądać dobry układ z pompą ciepła: prosty tam, gdzie się da, i zabezpieczony tam, gdzie hydraulika naprawdę tego wymaga.
