Kaskada pomp ciepła – czy warto? Poradnik doboru i błędów

Układ kaskadowy w pompach ciepła ma sens tam, gdzie jedna jednostka zaczyna być za mała, a obciążenie budynku zmienia się w ciągu dnia i sezonu. W tym tekście wyjaśniam, czym jest kaskada pomp ciepła, kiedy się ją stosuje, jak dobiera się liczbę jednostek i na co uważać przy projekcie, żeby nie kupić rozwiązania zbyt drogiego albo zbyt skomplikowanego.

Na czym polega układ kaskadowy

Najprościej ujmując, zamiast jednej dużej jednostki pracuje kilka mniejszych, a sterownik uruchamia je etapami. Gdy budynek potrzebuje mało ciepła, działa jedna pompa; gdy zapotrzebowanie rośnie, dołączają kolejne. Dzięki temu system nie musi stale „przepalać” pełnej mocy, tylko lepiej dopasowuje się do realnych warunków.

Ja patrzę na takie rozwiązanie przede wszystkim przez pryzmat częściowego obciążenia, czyli sytuacji, w której budynek potrzebuje tylko ułamka mocy z katalogu. Właśnie wtedy kilka mniejszych jednostek często pracuje sensowniej niż jedna duża, bo łatwiej utrzymać stabilną temperaturę i uniknąć częstego taktowania, czyli krótkich cykli włączania i wyłączania.

W dobrze zaprojektowanej kaskadzie sterownik może też rotować jednostkę wiodącą, równomiernie rozkładać czas pracy i uruchamiać odszranianie sekwencyjnie. To ważne, bo odszranianie, czyli chwilowe usuwanie lodu z wymiennika, nie powinno wyłączać całego ogrzewania. W praktyce takie układy spotyka się od 2 do 8 jednostek, a rozwiązania modułowe dla większych obiektów dochodzą nawet do ponad 1000 kW. To już nie jest detal instalacyjny, tylko pełnoprawna architektura systemu grzewczego, więc dalej warto sprawdzić, kiedy ma sens.

Kiedy takie rozwiązanie ma sens

Nie każdy budynek potrzebuje kilku jednostek. W Polsce taki układ najczęściej ma sens w budynkach wielorodzinnych, szkołach, pensjonatach, małych hotelach, biurach, obiektach usługowych i większych domach o niestandardowym zapotrzebowaniu na ciepło. W takich miejscach obciążenie bywa nierówne, a dodatkowo liczy się bezpieczeństwo pracy, bo przerwa w ogrzewaniu od razu jest odczuwalna dla użytkowników.

Rozwiązanie jest szczególnie warte rozważenia, gdy:

• budynek ma duże zapotrzebowanie na ciepłą wodę użytkową w krótkich szczytach;
• instalacja ma pracować niemal bez przerw i wymaga zabezpieczenia na wypadek awarii jednej jednostki;
• obiekt ma kilka stref grzewczych o różnym profilu pracy;
• inwestor planuje rozbudowę w przyszłości i chce dołożyć moc bez wymiany całego systemu;
• miejsce montażu wymaga rozdzielenia mocy na kilka mniejszych urządzeń, na przykład z powodu hałasu albo dostępnej przestrzeni.

Są też sytuacje, w których kaskada jest po prostu przesadą. Jeśli dom ma niewielkie, stabilne zapotrzebowanie na ciepło i prostą instalację, lepiej zwykle sprawdza się jedna jednostka. Podobnie w modernizacjach trzeba patrzeć na temperaturę zasilania: w dobrze ocieplonych budynkach często wystarcza 45-60°C, ale przy starszych obiektach i grzejnikach wysokotemperaturowych potrzeba wyższych parametrów. To możliwe, tylko trzeba uczciwie policzyć, jak wpłynie to na sprawność całego układu.

Gdy już wiadomo, że sam pomysł ma sens, trzeba jeszcze dobrać moc i liczbę urządzeń bez przewymiarowania, bo właśnie tu najłatwiej przepalić budżet.

Jak dobrać liczbę i moc urządzeń

W projektach nie zaczynam od pytania „ile sztuk zmieścimy”, tylko od pytania „jak wygląda profil obciążenia budynku”. Liczy się nie tylko moc szczytowa, ale też to, ile godzin dziennie system pracuje na 30, 50 albo 80 procentach obciążenia. To właśnie z tego wynika, czy bardziej opłaca się kilka mniejszych jednostek, czy jedna większa.

Najpierw profil obciążenia

Trzeba sprawdzić zapotrzebowanie na ciepło w sezonie, wymagane temperatury zasilania, rodzaj odbiorników ciepła i ilość ciepłej wody. Inaczej dobiera się układ dla szkoły z weekendowymi przerwami, inaczej dla hotelu z wysokim poborem CWU rano i wieczorem, a jeszcze inaczej dla budynku biurowego, który najmocniej obciąża system w dni robocze.

Przeczytaj również: Koszt pompy ciepła - Ile naprawdę zapłacisz? Sprawdź!

Potem rezerwa i scenariusz awarii

Dobra praktyka jest prosta: nie projektować systemu „na styk”. Trzeba zostawić margines na szczyty, odszranianie i ewentualny postój jednej jednostki. W obiekcie krytycznym to szczególnie ważne, bo sama moc nominalna nie wystarczy, jeśli po wyłączeniu jednego modułu budynek zostaje bez komfortu. Ja zwykle wolę układ, który oddaje trochę więcej elastyczności niż katalogowo wygląda na idealnie dociśnięty.

W praktyce przy doborze sprawdzam przede wszystkim:

• maksymalne i sezonowe zapotrzebowanie na ciepło;
• temperaturę zasilania wymaganą przez instalację;
• profil CWU, czyli kiedy i ile ciepłej wody jest potrzebne;
• dostępną moc elektryczną i warunki przyłączeniowe;
• plan rozbudowy budynku w kolejnych latach;

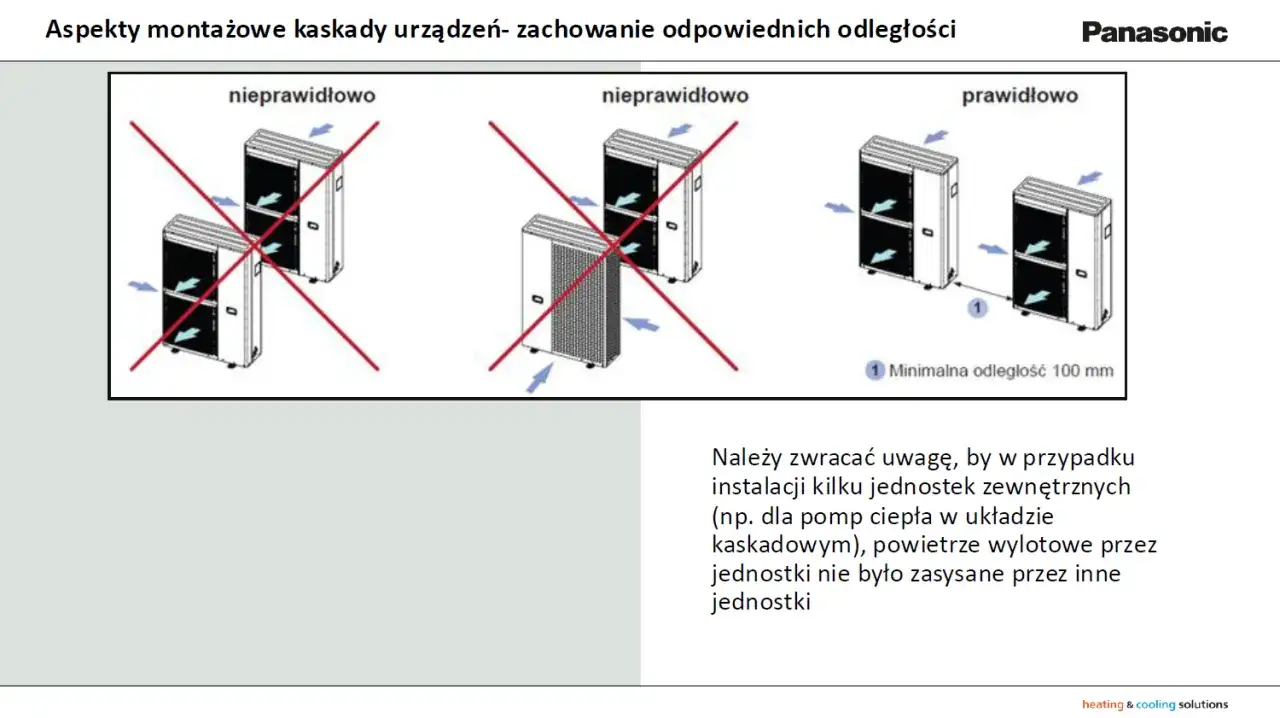

• przestrzeń techniczną, akustykę i dostęp serwisowy.

To właśnie ten etap decyduje, czy system będzie pracował spokojnie przez lata, czy od początku zacznie walczyć sam ze sobą. Następny krok to hydraulika i automatyka, bo bez nich nawet dobrze policzona moc potrafi się rozsypać.

Jak wygląda instalacja i sterowanie

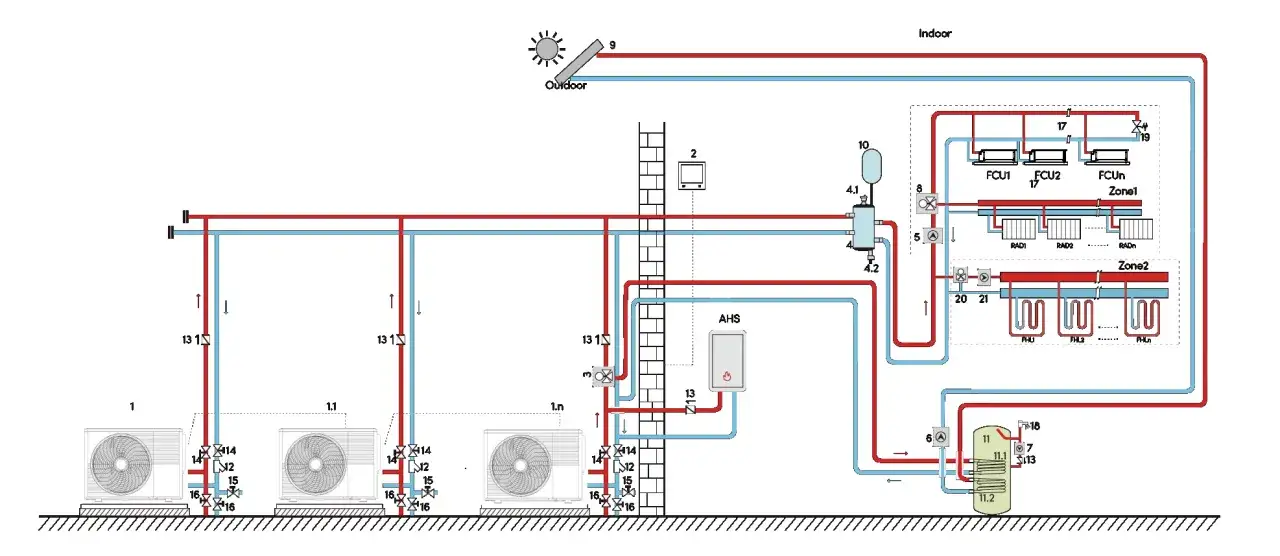

Układ kilku jednostek to nie tylko suma urządzeń stojących obok siebie. Potrzebny jest sterownik kaskadowy, odpowiednia hydraulika i sensowne spięcie z resztą instalacji. W zależności od projektu dochodzi bufor, sprzęgło hydrauliczne, zasobnik CWU, pompy obiegowe, zawory odcinające, filtry i czujniki temperatury. Jeśli budynek ma automatykę nadrzędną, dobrze, żeby dało się to zintegrować z BMS, czyli systemem zarządzania budynkiem.

Element	Po co jest	Dlaczego ma znaczenie
Sterownik kaskadowy	Włącza i wyłącza kolejne jednostki	Decyduje o modulacji, rotacji jednostek i pracy awaryjnej
Bufor lub sprzęgło hydrauliczne	Stabilizuje przepływy i temperaturę	Pomaga uniknąć zbyt krótkich cykli pracy i problemów przy odszranianiu
Zasobnik CWU	Magazynuje ciepłą wodę użytkową	Chroni komfort w szczytach poboru, zwłaszcza rano i wieczorem
Czujniki i automatyka pogodowa	Dopasowują pracę do warunków zewnętrznych	Pomagają utrzymać sprawność i stabilną temperaturę w budynku
Zawory, filtry i pompy obiegowe	Dbają o przepływ i ochronę układu	Bez nich serwis i równowaga hydrauliczna robią się kłopotliwe

W dokumentacji producentów widać, że takie sterowanie bywa bardzo rozbudowane: pojedynczy kontroler może obsługiwać od 2 do 8 jednostek, a modułowe rozwiązania komercyjne dochodzą do bardzo dużych mocy, nawet do 1280 kW. To pokazuje, że mówimy o systemie skalowalnym, ale też o systemie, który wymaga porządnego projektu, a nie improwizacji na budowie.

Najlepiej działa to wtedy, gdy od początku przewidziano sposób pracy poszczególnych jednostek, odszranianie, priorytet CWU i serwis. Jeśli tego zabraknie, kaskada zaczyna przypominać zbiór przypadkowo połączonych urządzeń, a nie jeden sprawny układ.

Gdzie najczęściej popełnia się błąd

Najwięcej problemów widzę nie w samej technologii, tylko w złych założeniach na starcie. To nie jest trudne rozwiązanie samo w sobie, ale wymaga dokładności, bo kilka pozornie drobnych błędów potrafi obniżyć sprawność i podnieść koszty eksploatacji.

Błąd	Co robi w praktyce	Jak temu zapobiec
Dobór wyłącznie pod moc maksymalną	Układ działa zbyt rzadko w optymalnym zakresie i częściej taktuję	Policz profil obciążenia, a nie tylko jedną liczbę z projektu
Brak analizy temperatury zasilania	Wysoka temperatura obniża sprawność i podnosi rachunki	Sprawdź, czy odbiorniki naprawdę wymagają takich parametrów
Zbyt mały bufor albo źle dobrane sprzęgło	Przepływy stają się niestabilne, a układ pracuje nerwowo	Dopasuj hydraulikę do liczby jednostek i charakteru instalacji
Mieszanie niekompatybilnych urządzeń	Sterowanie jest niepewne, a serwis robi się trudny	Najbezpieczniej trzymać się jednej platformy i jednego sterownika
Brak miejsca na obsługę serwisową	Naprawa i przeglądy trwają dłużej i kosztują więcej	Zostaw realny dostęp do filtrów, zaworów i wymienników
Pominięcie CWU i odszraniania	Komfort spada wtedy, gdy użytkownicy najbardziej go potrzebują	Uwzględnij szczyty poboru i sposób pracy w niskich temperaturach

W takich systemach detal robi większą różnicę niż sama marka urządzenia. Tę samą moc można zbudować dobrze albo fatalnie, a różnica ujawnia się dopiero po pierwszej zimie, kiedy zaczyna się liczyć komfort, serwis i rachunki. To prowadzi wprost do pytania o opłacalność, bo przecież nie każdy układ, który działa, jest wart swojej ceny.

Czy to się opłaca bardziej niż jedna duża pompa

Nie patrzę na to przez sam koszt zakupu, bo to zbyt wąska perspektywa. Liczy się koszt całego życia instalacji: energia, przestoje, serwis, możliwość rozbudowy i odporność na awarię. W budynku z nierównym obciążeniem kaskadowy układ często wygrywa właśnie tym, że pracuje bliżej optymalnego punktu przez większą część sezonu.

Kryterium	Jedna duża pompa	Układ kaskadowy
Koszt startowy	Zwykle niższy i prostszy	Zwykle wyższy, bo dochodzą kolejne urządzenia i automatyka
Praca przy małym obciążeniu	Może częściej taktować, jeśli jest przewymiarowana	Lepiej dopasowuje się do zmiennego zapotrzebowania
Redundancja	Brak lub ograniczona	Wyraźnie lepsza, bo część mocy zostaje nawet przy awarii jednej jednostki
Rozbudowa	Trzeba myśleć o większym urządzeniu od razu	Łatwiej dołożyć kolejną jednostkę później
Serwis i organizacja przestrzeni	Mniej komponentów, prostszy układ	Więcej elementów, ale też łatwiejsza wymiana pojedynczej jednostki
Kiedy zwykle wygrywa	Mały, stabilny budynek z prostą instalacją	Duży obiekt, zmienny profil pracy, priorytet niezawodności

Jeśli budynek ma stabilne, niewielkie zapotrzebowanie, jedna jednostka często będzie tańsza i prostsza. Jeśli jednak obciążenie mocno faluje, instalacja ma zasilać wiele stref albo ważna jest ciągłość działania, kilka pomp potrafi obronić się lepiej w całym cyklu użytkowania. Innymi słowy: opłacalność zależy nie od samej ceny urządzeń, tylko od tego, jak system będzie naprawdę pracował przez lata.

Zanim podejmiesz decyzję, warto jeszcze sprawdzić kilka konkretów z projektu, bo to właśnie one najczęściej przesądzają o sukcesie albo o późniejszych poprawkach.

Co sprawdzić przed rozmową z instalatorem

Jeśli mam wskazać tylko kilka rzeczy, to zaczynam od nich. Bez tego łatwo zamówić system, który wygląda dobrze na papierze, ale w praktyce wymaga kompromisów przy każdej zimie albo każdym większym poborze ciepłej wody.

• jakie jest rzeczywiste zapotrzebowanie na ciepło w sezonie i przy mrozie;
• jakiej temperatury zasilania potrzebują odbiorniki ciepła;
• ile ciepłej wody trzeba przygotować rano, wieczorem i w szczytach;
• czy budynek ma miejsce na jednostki, bufor, zasobnik i wygodny serwis;
• czy instalacja ma być zintegrowana z BMS albo inną automatyką nadrzędną;
• czy projekt przewiduje pracę przy awarii jednej jednostki i jak wtedy zachowa się komfort.

Gdy te punkty są policzone rzetelnie, układ kilku pomp daje bardzo stabilne i przewidywalne ogrzewanie, a nie tylko teoretycznie większą moc. Jeśli któryś z nich zostanie pominięty, system nadal będzie działał, ale zwykle drożej, głośniej albo mniej komfortowo, niż zakładał inwestor.
