Kurtyna powietrzna zimna - czy na pewno wiesz, jak działa?

Kurtyna powietrzna zimna to praktyczne rozwiązanie tam, gdzie trzeba utrzymać chłód za otwartymi drzwiami, a jednocześnie nie zamykać przejścia przy każdym wejściu. Sprawdza się w chłodniach, strefach klimatyzowanych, magazynach i wszędzie tam, gdzie częste otwieranie wejścia rozbija bilans temperatury. W tym tekście pokazuję, jak działa taka bariera, kiedy ma sens w klimatyzacji i chłodnictwie, jak ją dobrać oraz na czym najczęściej traci się budżet przy zakupie.

Jak działa i kiedy ma sens

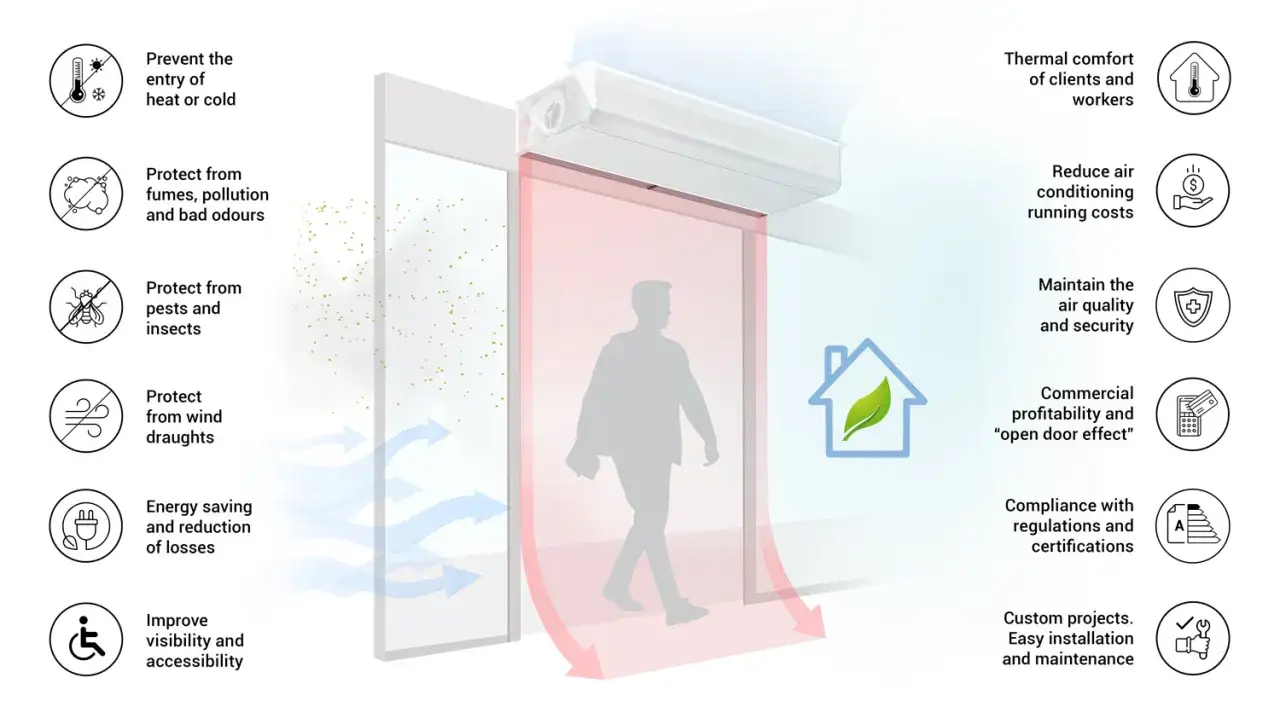

W praktyce patrzę na takie urządzenie jak na niewidzialne drzwi z powietrza. Wentylator zasysa powietrze i wyrzuca je wzdłuż otworu tak, aby zredukować infiltrację, czyli niekontrolowany napływ powietrza z zewnątrz i ucieczkę schłodzonego powietrza na zewnątrz. Dzięki temu klima nie musi tak mocno „gonić” strat, a w chłodni lub strefie technologicznej łatwiej utrzymać stały klimat.

To ważne rozróżnienie: taka kurtyna nie obniża temperatury sama z siebie. Ona pomaga zachować temperaturę, którą już ustalił system chłodzenia albo klimatyzacji. Gdy drzwi otwierają się często, efekt jest wyraźny. Gdy ruch jest sporadyczny, oszczędność będzie dużo mniejsza i czasem wystarczy po prostu lepsza organizacja wejścia albo szczelniejsze drzwi.

Najlepsze rezultaty widzę tam, gdzie przejście musi działać niemal bez przerwy: wejścia do sklepów, strefy przy rampach, przejścia między częścią klimatyzowaną a nieklimatyzowaną oraz chłodnie z intensywnym ruchem ludzi lub wózków. To prowadzi prosto do kolejnego pytania: czym taka bariera różni się od innych rozwiązań, które pozornie robią to samo?

Czym różni się od ciepłej kurtyny i szybkiej bramy

Tu łatwo o pomyłkę. W języku potocznym wszystko bywa wrzucane do jednego worka, a w praktyce to są trzy różne narzędzia. Jedno wspiera chłód, drugie wspiera wejście zimą, a trzecie po prostu fizycznie zamyka strefę. Jeśli wybierzesz je źle, zapłacisz dwa razy: raz przy zakupie i drugi raz w rachunkach albo w komforcie użytkowników.

Rozwiązanie	Co robi najlepiej	Kiedy ma przewagę	Ograniczenia
Kurtyna bez nagrzewnicy	Ogranicza wymianę powietrza i pomaga utrzymać chłód w strefie przejścia	Chłodnie, mroźnie, wejścia do sklepów, magazyny i strefy klimatyzowane	Wymaga dobrego doboru wydajności i nie rozwiązuje problemu podciśnienia
Kurtyna z nagrzewnicą	Chroni przed napływem zimnego powietrza do wnętrza budynku	Wejścia do obiektów użytkowych w sezonie grzewczym	W chłodni lub strefie chłodzonej dokłada niepotrzebne ciepło
Szybka brama	Fizycznie odcina otwór i bardzo dobrze separuje strefy	Miejsca, gdzie można pozwolić sobie na pełne zamknięcie przejścia	Wyższy koszt, mechanika, potrzeba miejsca i przerw w ruchu

Jeżeli priorytetem jest stały przepływ ludzi lub wózków, kurtyna zwykle wygrywa wygodą. Jeżeli natomiast można pozwolić sobie na fizyczne zamknięcie otworu, szybka brama bywa skuteczniejsza. W chłodnictwie właśnie dlatego wersja bez grzania jest tak praktyczna: nie dokłada obciążenia tam, gdzie każdy dodatkowy wat ma znaczenie. Skoro to już jasne, warto zobaczyć, gdzie taka bariera daje najwięcej korzyści w realnych obiektach.

Gdzie taka bariera daje najwięcej korzyści

Najczęściej polecam ją w miejscach, gdzie drzwi nie są elementem „od święta”, tylko pracują przez cały dzień. Tam oszczędność i komfort nie są teorią, tylko efektem odczuwalnym od pierwszego tygodnia działania.

• Chłodnie i mroźnie - ograniczenie napływu ciepłego powietrza, wilgoci, kurzu i zapachów. W dobrze dobranych modelach do chłodni spotyka się pracę nawet przy bardzo niskich temperaturach otoczenia, ale zawsze trzeba sprawdzić zakres pracy konkretnego urządzenia.
• Sklepy spożywcze i wejścia do lokali - stabilniejsza temperatura przy częstym otwieraniu drzwi, a latem mniejsza ucieczka chłodu z klimatyzowanej strefy.
• Magazyny i rampy załadunkowe - szczególnie tam, gdzie ruch wózków i ludzi jest intensywny, a brama otwiera się na dłużej niż kilka sekund.
• Recepcje, lobby i przejścia między strefami - dobre wsparcie dla klimatyzacji, gdy jedna część obiektu jest mocno chłodzona, a druga ma zupełnie inne warunki.

Przy chłodniach i pomieszczeniach specjalnych zwracam uwagę na temperaturę pracy urządzenia, a nie tylko na szerokość drzwi. W praktyce zdarzają się modele projektowane do pracy nawet do około -20°C, ale zwykle pod warunkiem ciągłej pracy i zgodności z parametrami producenta. To właśnie dlatego nie kupuje się ich „na oko”. Następny krok to dobór konkretnego modelu do otworu i obciążenia ruchu.

Jak dobrać model do otworu i ruchu ludzi albo wózków

Gdy dobieram taki sprzęt, zaczynam od geometrii otworu, a dopiero potem patrzę na markę czy wygląd obudowy. Najważniejsze są cztery rzeczy: wysokość montażu, szerokość otworu, wydajność i warunki pracy. Jeśli którykolwiek z tych elementów jest źle policzony, kurtyna nie zamknie strefy tak, jak trzeba.

Parametr	Na co patrzeć	Dlaczego to ważne
Wysokość montażu	Małe modele do chłodni często pracują do ok. 3 m; większe przemysłowe rozwiązania dochodzą do ok. 3-5,5 m	Zbyt mała wysokość lub zbyt duży otwór osłabiają skuteczność bariery
Szerokość otworu	Strumień powinien pokryć całą szerokość przejścia; przy szerszych wejściach stosuje się kilka modułów	Niedomknięte boki to najczęstsza droga ucieczki chłodu
Wydajność powietrza	W małych modelach drzwiowych spotyka się około 3000 m3/h, a większe kurtyny przemysłowe pracują w zakresie 6000-23000 m3/h	To przekłada się na zdolność do utrzymania bariery przy otwartym przejściu
Poziom hałasu	W biurach, sklepach i recepcjach warto sprawdzać dB, nie tylko przepływ	Za głośna kurtyna szybko zaczyna przeszkadzać bardziej niż pomagać
Regulacja kierunku nawiewu	Przydaje się, gdy otwór łapie wiatr albo gdy zmienia się układ ruchu	Nawet niewielka korekta kąta potrafi poprawić domknięcie bariery
Automatyka	Czujnik drzwi, termostat, sterowanie z BMS/GBS, czyli systemu zarządzania budynkiem	Urządzenie ma działać wtedy, gdy jest potrzebne, a nie bez przerwy

W branży przewija się też pojęcie impulsu, czyli siły strumienia powietrza na dole otworu. I to jest praktycznie ważniejsze niż sam opis „duża wydajność”. Dwie kurtyny mogą mieć podobny przepływ, a jedna będzie zamykała przejście lepiej, bo zachowa energię strumienia aż do posadzki. Do tego dochodzi jeszcze wiatr i ciśnienie w budynku: jeśli otwór jest narażony na podmuchy albo w obiekcie pracuje mocna wentylacja wyciągowa, kurtyna sama nie rozwiąże problemu. Trzeba zbilansować cały układ, bo podciśnienie potrafi wyraźnie obniżyć skuteczność. Z tego właśnie powodu najwięcej błędów robi się nie na etapie montażu, tylko na etapie założeń.

Jeśli te parametry są już policzone, przejście do kolejnego tematu jest naturalne: gdzie najczęściej ludzie popełniają błędy, mimo że na papierze wszystko wygląda dobrze?

Najczęstsze błędy przy montażu i eksploatacji

Najbardziej kosztowne pomyłki są zaskakująco powtarzalne. Zwykle nie chodzi o złą markę, tylko o zły dobór albo złą eksploatację.

• Dobór „na oko” - bez sprawdzenia wysokości otworu, szerokości i realnej intensywności ruchu.
• Zbyt słaby model - kurtyna działa przy nadprożu, ale nie domyka bariery przy podłodze.
• Zły kąt nawiewu - niewielkie odchylenie potrafi zniszczyć efekt, zwłaszcza przy wietrze z zewnątrz.
• Brak automatyki - urządzenie pracuje cały dzień, choć drzwi są otwarte tylko okresowo.
• Ignorowanie podciśnienia - kurtyna nie naprawi źle zbilansowanej wentylacji.
• Wersja z grzaniem tam, gdzie nie trzeba - w chłodnictwie i w strefach klimatyzowanych to często zwykła strata energii.

W praktyce najbardziej lubię rozwiązania, które reagują na realny ruch, a nie pracują według sztywnego harmonogramu. Czujnik drzwi, sterowanie z automatyki budynku i regulacja biegu wentylatora robią większą różnicę, niż wielu inwestorów zakłada. Gdy ten etap jest dopracowany, można już sensownie policzyć opłacalność inwestycji.

Ile to kosztuje i od czego zależy opłacalność

Ceny mocno zależą od szerokości urządzenia, wydajności, automatyki i tego, czy mówimy o prostym modelu drzwiowym, czy o większym systemie do chłodni albo hali. Na rynku spotyka się proste urządzenia bez nagrzewnicy w okolicach kilku tysięcy złotych, a większe modele przemysłowe wyceniane są już wyraźnie wyżej. Dla szybkiego orientacyjnego obrazu wygląda to tak:

Segment	Orientacyjny koszt	Co zwykle dostajesz
Mały model drzwiowy bez nagrzewnicy	Około 1500-2700 zł	Rozwiązanie do węższych przejść i niższych otworów
Lepszy model około 2 m i 3000 m3/h	Około 2680-3700 zł	Większa rezerwa wydajności i lepsza praca przy intensywniejszym ruchu
Montaż	Od około 1000 zł netto	Instalacja, podłączenie i podstawowe uruchomienie
Duży system przemysłowy	Wycena indywidualna	Rozwiązanie do większych bram, chłodni i obiektów o dużym ruchu

Opłacalność rośnie wtedy, gdy drzwi otwierają się często, a różnica temperatur między strefami jest duża. W sklepie, magazynie czy chłodni to działa szybko i dość przewidywalnie. W małym obiekcie z rzadko używanym wejściem zwrot z inwestycji będzie słabszy, bo po prostu nie ma czego „ratować” przez większość dnia. Dlatego przy zakupie zawsze patrzę nie tylko na cenę samego urządzenia, ale na to, ile energii i stabilności klimatu realnie można dzięki niemu odzyskać.

Co sprawdzić przed zakupem, żeby nie przepłacić

Jeśli miałbym zamknąć temat w jednej praktycznej liście, sprawdziłbym najpierw pięć rzeczy: wymiary otworu, wysokość montażu, częstotliwość otwierania drzwi, warunki pracy przy wietrze oraz to, czy urządzenie ma działać w chłodni, mroźni czy tylko przy wejściu do klimatyzowanej strefy. Dopiero potem dobierałbym konkretny model i sterowanie.

• Zmierz realną szerokość i wysokość przejścia, a nie tylko wymiar skrzydła drzwi.
• Sprawdź, czy nad otworem jest miejsce na montaż poziomy, czy potrzebujesz wersji pionowej.
• Oceń, jak długo drzwi pozostają otwarte i ile osób lub wózków przechodzi w ciągu godziny.
• Ustal, czy budynek ma podciśnienie, bo to potrafi zabić skuteczność nawet dobrego modelu.
• Jeśli to strefa chłodzona, wybieraj wersję bez grzania, a nie model „uniwersalny” tylko z nazwy.

W dobrze dobranej instalacji kurtyna nie ma imponować samą mocą. Ma po cichu utrzymywać strefę chłodu, ograniczać straty energii i nie przeszkadzać ludziom w pracy. I właśnie tak traktowałbym ją w klimatyzacji: jako element kontroli przepływu powietrza, który działa najlepiej wtedy, gdy jest dobrany do konkretnego otworu, ruchu i realnych warunków obiektu.
