Maksymalne napięcie w sieci - Co oznacza 230/400 V w domu?

W polskim systemie elektroenergetycznym napięcie nie ma jednej wartości. Inaczej pracuje przesył 400 kV, inaczej sieć średniego napięcia, a jeszcze inaczej gniazdko w mieszkaniu z nominalnym poziomem 230/400 V. W praktyce pytanie o maksymalne napięcie w sieci ma dwa różne znaczenia: jedno dotyczy całego systemu, drugie napięcia, które może pojawić się na zaciskach odbiorcy. To ważne rozróżnienie, bo 400 kV w przesyle i 253 V w domu rozwiązują zupełnie inne problemy.

Jakie napięcia ma polska sieć elektroenergetyczna

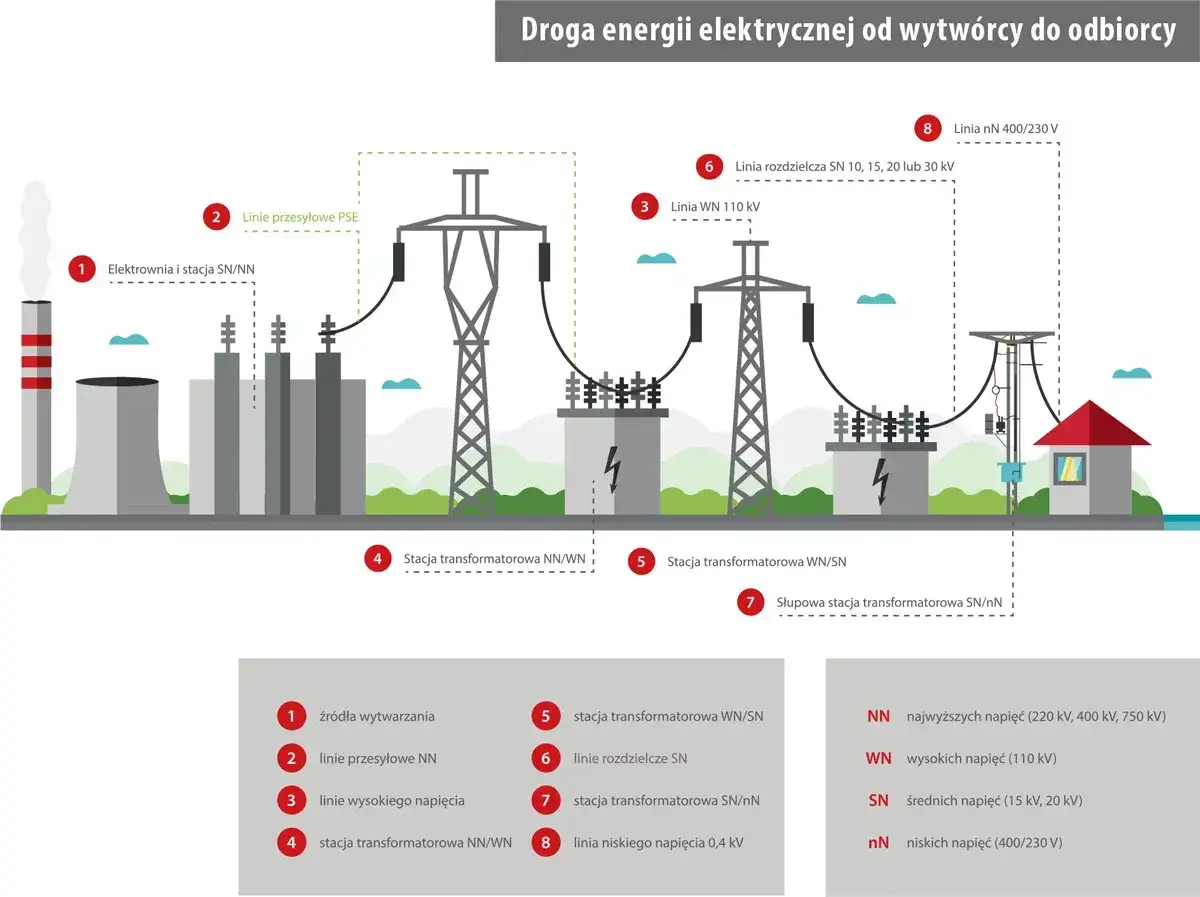

PSE pokazuje, że główny kręgosłup krajowego systemu tworzą linie 400 kV i 220 kV, a energia dla odbiorców jest potem stopniowo obniżana w stacjach transformatorowych. Dla użytkownika końcowego najważniejsze jest to, że dom nie jest zasilany bezpośrednio z przesyłu, tylko z niższych poziomów napięcia, które mają zupełnie inne zadanie.

Poziom sieci	Zakres napięć	Gdzie występuje	Co to oznacza w praktyce
nN, niskie napięcie	do 1 kV, zwykle 230/400 V	domy, mieszkania, małe firmy, instalacje końcowe	to napięcie, które widzisz w gniazdku
SN, średnie napięcie	w praktyce najczęściej 15, 20 lub 30 kV, normowo spotyka się też szersze ujęcie do 35 kV	lokalne linie rozdzielcze, zasilanie osiedli i zakładów	poziom pośredni, z którego schodzi się do nN
WN, wysokie napięcie	110 kV	stacje i połączenia między dużymi punktami sieci	ważny etap między dystrybucją a przesyłem
NN, najwyższe napięcie	220 kV i 400 kV	krajowy system przesyłowy	najwyższy poziom roboczy, który transportuje energię na duże odległości

W praktyce bywa jeszcze jedno źródło zamieszania: starsze opisy instalacji nadal odwołują się do 220/380 V, ale dziś standardem użytkowym jest 230/400 V. Gdy ktoś pyta o „maksymalne napięcie w sieci”, najczęściej nie chodzi mu o słownictwo techniczne, tylko o to, jak wysoko może wzrosnąć napięcie w danym miejscu i czy mieści się to jeszcze w normie. To prowadzi już do rozróżnienia między wartością nominalną a dopuszczalnym zakresem pracy.

Sama klasyfikacja napięć nie mówi jeszcze, kiedy zaczyna się problem, więc następny krok to odróżnienie liczby „na tabliczce” od liczby, którą sieć może chwilowo lub trwale tolerować.

Co naprawdę oznacza maksymalny poziom napięcia

Najczęściej myli się trzy rzeczy: napięcie znamionowe, dopuszczalne odchylenie i poziom izolacji urządzeń. Napięcie znamionowe to wartość referencyjna, na przykład 230 V albo 400 V. Dopuszczalne odchylenie mówi, jak daleko sieć może od tej wartości odejść w normalnej pracy. Poziom izolacji dotyczy już tego, na jakie obciążenia elektryczne projektuje się aparaturę w stacjach i liniach.

W domowej sieci niskiego napięcia standardowo przyjmuje się pasmo ±10%. To oznacza 207-253 V dla jednej fazy oraz 360-440 V dla układu międzyfazowego 400 V. Nie jest to „awaria”, tylko granica normalnej pracy. Jeśli napięcie przez dłuższy czas wychodzi poza ten zakres, zaczyna się temat dla operatora, a nie tylko dla twojej lodówki czy zasilacza.

Pojęcie	Znaczenie	Przykład praktyczny
Napięcie znamionowe	wartość odniesienia przyjęta dla sieci lub urządzenia	230 V w gniazdku, 400 V między fazami
Dopuszczalne odchylenie	zakres, w którym sieć nadal pracuje prawidłowo	207-253 V dla 230 V
Poziom izolacji	odporność urządzeń na przepięcia i warunki łączeniowe	aparatura w stacji 400 kV ma zapas względem samej wartości roboczej

Ta różnica ma znaczenie, bo jednorazowy odczyt z multimetru nie opowiada całej historii. Norma ocenia zwykle wartości uśrednione, a nie pojedynczy impuls, więc krótkie wahanie nie musi oznaczać przekroczenia limitu jakościowego. Właśnie dlatego w energetyce liczy się trend, czas trwania i powtarzalność, a nie tylko jedna liczba z ekranu miernika.

Gdy ten podział jest jasny, łatwiej przejść do pytania, skąd w ogóle biorą się zbyt wysokie wartości napięcia w lokalnej sieci i dlaczego problem często nasila się w konkretnych godzinach.

Skąd biorą się zbyt wysokie wartości w lokalnej sieci

Najbardziej typowy scenariusz, który widzę dziś coraz częściej, to lokalny wzrost napięcia przy dużej produkcji z fotowoltaiki i jednocześnie niewielkim poborze energii na danym odcinku sieci. TAURON Dystrybucja opisuje to wprost: jeśli do sieci trafia więcej energii, niż odbiorcy na bieżąco zużywają, napięcie w okolicy rośnie i mikroinstalacje mogą się wyłączać. To nie jest egzotyczny przypadek, tylko efekt fizyki przepływu energii.

• Dużo fotowoltaiki na jednym obwodzie - w słoneczne południe napięcie potrafi iść w górę szybciej, niż operator zdąży je skorygować.
• Długi, słabo obciążony odcinek linii - im dalej od stacji i im słabsza sieć lokalna, tym większa szansa na wzrost napięcia na końcu linii.
• Niewyważone fazy - gdy obciążenie rozkłada się nierówno, jedna faza może mieć wyraźnie inny poziom niż pozostałe.
• Ustawienia transformatora - operator może korygować napięcie w stacji, ale nie zawsze od razu i nie zawsze wystarczająco dla każdej ulicy.
• Zmiana profilu zużycia - nowa zabudowa, pompy ciepła czy ładowarki aut elektrycznych mogą przesunąć obciążenie lokalnej sieci.

Warto pamiętać o odwróceniu problemu: przy dużym poborze napięcie częściej spada, a nie rośnie. Dlatego jeśli domowe urządzenia wariują tylko wieczorem, a w południe wszystko wygląda dobrze, to nie musi być ten sam mechanizm co przy problemach z falownikiem fotowoltaicznym. To rozróżnienie pomaga uniknąć fałszywych diagnoz i błędnych zakupów.

Skoro lokalne napięcie zależy od obciążenia i produkcji, naturalnie pojawia się pytanie o taryfę, bo to ona wpływa na momenty korzystania z prądu i na zachowanie domowej instalacji.

Czy taryfa wpływa na napięcie w gniazdku

Taryfa zmienia rachunek, nie napięcie nominalne. Gniazdko w taryfie jednostrefowej i gniazdko w taryfie dwustrefowej nadal ma ten sam poziom 230 V, a sieć nie „przestawia się” na wyższe albo niższe napięcie tylko dlatego, że wybierzesz inny model rozliczeń. To ważne, bo w praktyce bardzo często miesza się koszt energii z jej parametrami technicznymi.

Co zmienia taryfa	Co nie zmienia się od taryfy
koszt jednej kilowatogodziny w określonych godzinach	nominalne napięcie w gniazdku
opłacalność przesuwania pracy urządzeń na tańsze godziny	zakres 207-253 V dla instalacji 230 V
pośredni wpływ na lokalne obciążenie sieci	poziom napięcia przesyłowego 400 kV albo 220 kV

Pośredni wpływ istnieje jednak naprawdę. Jeśli wiele osób w jednej ulicy przesuwa pobór na te same godziny, lokalny profil obciążenia się zmienia, a to może pomóc albo zaszkodzić napięciu na końcu linii. Dlatego taryfa jest narzędziem do zarządzania zużyciem, ale nie jest rozwiązaniem technicznym, które samo z siebie naprawi zbyt wysokie napięcie. Jeśli mam wskazać najprostszy wniosek, brzmi on tak: taryfa porządkuje koszty, sieć porządkuje napięcie.

To prowadzi do praktycznego pytania: jak sprawdzić, czy problem wynika z sieci dystrybucyjnej, czy z własnej instalacji w domu albo w firmie.

Jak sprawdzić, czy problem jest po stronie sieci czy instalacji

Najpierw patrzę na powtarzalność. Jeden odczyt niczego nie przesądza, ale seria pomiarów w różnych godzinach już tak. Jeżeli napięcie regularnie zbliża się do 253 V albo spada poniżej 207 V, warto traktować to jako realny sygnał, a nie przypadek. To samo dotyczy częstych wyłączeń falownika, migotania światła albo resetów zasilaczy.

1. Zmierz napięcie o kilku porach dnia, najlepiej rano, w południe i wieczorem.
2. Jeśli masz instalację trójfazową, porównaj wszystkie fazy, bo problem może dotyczyć tylko jednej z nich.
3. Sprawdź, czy objawy występują w całym domu, czy tylko na jednym obwodzie albo jednym piętrze.
4. Porównaj swoje wyniki z sąsiadami, zwłaszcza jeśli mieszkasz na końcu ulicy lub w budynku z fotowoltaiką.
5. Odczytaj logi falownika, licznika lub rejestratora jakości energii, jeśli je masz.
6. Wezwij elektryka, gdy pojawia się grzanie gniazd, nietypowy zapach, silne migotanie światła albo wyraźna asymetria faz.

Najbardziej użyteczne w zgłoszeniu do operatora są nie emocje, tylko dane: adres, numer PPE, daty, godziny, wartości min/max i informacja, czy problem występuje na jednej czy na wszystkich fazach. Operator dużo szybciej reaguje na konkretny zapis niż na ogólne „prąd skacze”. Z mojego punktu widzenia to właśnie ten moment decyduje, czy sprawa ruszy do przodu, czy utknie w wymianie domysłów.

Kiedy już wiadomo, gdzie leży źródło problemu, można dobrać sensowne działanie zamiast kupować sprzęt na ślepo. I właśnie to domyka temat najlepiej.

Co zrobić, gdy napięcie regularnie wychodzi poza normę

Jeżeli problem dotyczy całej okolicy, najczęściej potrzebna jest reakcja operatora: korekta zaczepów transformatora, przebudowa odcinka sieci, dołożenie nowej stacji albo lepsze zrównoważenie faz. To nie są szybkie naprawy, bo w wielu przypadkach oznaczają planowanie inwestycji, a nie prostą regulację śrubą. Jeśli zaś źródłem kłopotu jest nadprodukcja z mikroinstalacji, pomocne bywa zwiększenie autokonsumpcji, czyli zużywanie energii wtedy, gdy ją produkujesz.

Rozwiązanie	Kiedy ma sens	Ograniczenie
Korekta nastaw transformatora	gdy problem dotyczy większego obszaru sieci	nie usuwa przyczyny, jeśli linia jest strukturalnie za słaba
Zwiększenie autokonsumpcji	gdy masz fotowoltaikę i nadmiar energii w południe	wymaga zmiany nawyków albo magazynu energii
Równoważenie faz	gdy problem dotyczy asymetrii obciążenia	nie naprawi ogólnego przeciążenia linii
Stabilizator napięcia dla pojedynczego urządzenia	gdy chcesz chronić konkretny sprzęt wrażliwy na wahania	to obejście, nie rozwiązanie problemu sieci

Ja zwykle odradzam zaczynanie od drogich urządzeń, jeśli nie ma diagnozy. Stabilizator może uratować jeden komputer albo sterownik, ale nie poprawi jakości napięcia dla całej instalacji. Jeśli problem jest stały i dotyczy większej liczby odbiorców, skuteczniejsze są działania po stronie sieci albo organizacji zużycia energii niż techniczne obejścia w jednym punkcie.

Na końcu zostaje najważniejsza rzecz: nie mylić granicy sieci z usterką domową. To właśnie rozróżnienie pozwala reagować szybko i bez zbędnych kosztów.

Na co patrzeć, żeby nie mylić limitu sieci z usterką w domu

Jeśli odchylenia pojawiają się na wielu urządzeniach, w różnych gniazdach i o podobnych porach, bardziej prawdopodobny jest problem po stronie sieci. Jeśli natomiast kłopot dotyczy jednego obwodu, jednego pokoju albo jednej fazy, najpierw trzeba sprawdzić instalację wewnętrzną. To jest prosta, ale bardzo użyteczna zasada, bo skraca drogę od objawu do przyczyny.

• Powtarzalne przekroczenia 253 V przy sieci 230 V to sygnał do zgłoszenia.
• Powtarzalne spadki poniżej 207 V też wymagają reakcji, nawet jeśli sprzęt jeszcze działa.
• Jeśli objawy nasilają się w słoneczne południe, podejrzewaj lokalny wzrost napięcia, nie przypadkową awarię.
• Jeśli problem pojawia się tylko przy jednym urządzeniu, najpierw sprawdź samą instalację lub to urządzenie.
• Jeśli masz fotowoltaikę, magazyn energii albo pompę ciepła, patrz na profil zużycia, bo on realnie wpływa na zachowanie napięcia.

Najlepsza zasada jest prosta: nie oceniaj sieci po jednym pomiarze i nie kupuj rozwiązań „na wszelki wypadek”. Gdy napięcie regularnie wychodzi poza pasmo 207-253 V, zbierz pomiary i zgłoś sprawę operatorowi, a gdy problem wygląda na lokalny, zacznij od elektryka. Tak właśnie oddziela się usterkę domową od problemu sieci, bez zgadywania i bez przepalania czasu na fałszywe tropy.
