Punkt biwalentny pompy ciepła - jak go ustawić rozsądnie?

Punkt biwalentny pompy ciepła decyduje o tym, kiedy urządzenie jeszcze ogrzewa dom samodzielnie, a kiedy potrzebuje wsparcia drugiego źródła. W praktyce to jedna z ważniejszych wartości przy doborze i regulacji instalacji, bo wpływa na komfort, rachunki oraz częstotliwość załączania grzałki albo kotła. Poniżej rozkładam temat na prostą definicję, sposób wyznaczania i najczęstsze błędy, które później kosztują najwięcej.

Czym jest punkt biwalentny i dlaczego ma znaczenie

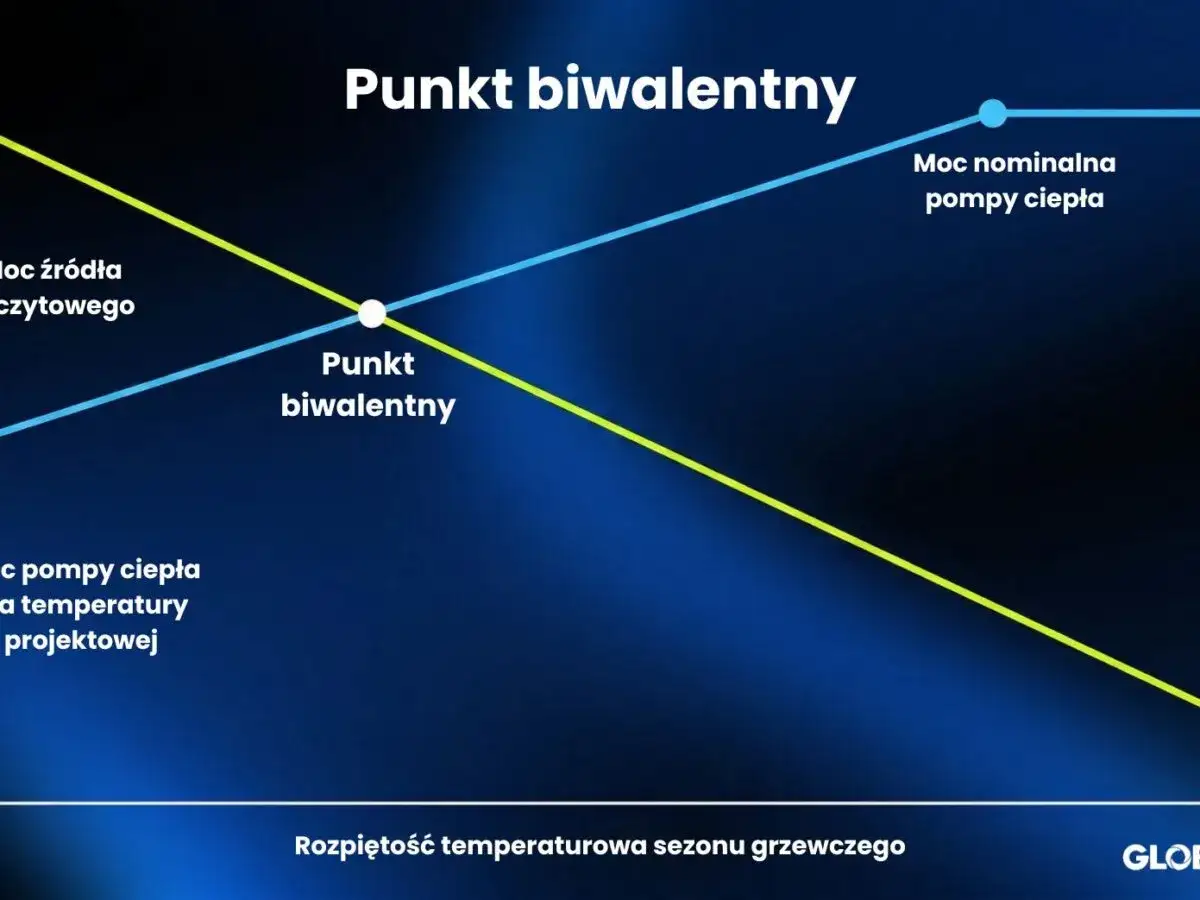

Najprościej mówiąc, punkt biwalentny to temperatura, przy której krzywa zapotrzebowania budynku na ciepło przecina się z krzywą dostępnej mocy pompy. Powyżej tej granicy urządzenie radzi sobie samo, a poniżej zaczyna potrzebować wsparcia. W pompach powietrze-woda to szczególnie ważne, bo wraz ze spadkiem temperatury na zewnątrz maleje również wydajność samej pompy. W pompach gruntowych temat jest zwykle mniej problematyczny, bo ich praca nie zależy aż tak mocno od mrozu.

W instalacjach spotyka się trzy podstawowe układy pracy. Monowalentny oznacza, że pompa ma pokryć całe zapotrzebowanie na ciepło bez pomocy drugiego źródła. Biwalentny równoległy zakłada współpracę dwóch źródeł, które mogą działać jednocześnie. Biwalentny alternatywny działa bardziej jak przełącznik: do pewnej temperatury pracuje pompa, a poniżej tej granicy przejmuje ją drugie źródło. Ja traktuję ten podział nie jako teorię, tylko jako narzędzie do oceny, czy instalacja ma być maksymalnie prosta, czy bardziej odporna na silny mróz i większe wahania obciążenia.

Tryb pracy	Co to oznacza	Kiedy ma sens
Monowalentny	Jedna pompa ma pokryć cały sezon grzewczy.	Nowe, dobrze ocieplone domy i niskotemperaturowe ogrzewanie podłogowe.
Biwalentny równoległy	Pompa i drugie źródło mogą działać razem.	Modernizacje, chłodniejsze lokalizacje i instalacje z większą rezerwą bezpieczeństwa.
Biwalentny alternatywny	Poniżej ustalonej temperatury przejmuje drugie źródło.	Gdy liczy się prosty schemat przełączania i istnieje już kocioł lub grzałka.

Żeby dobrać ten próg sensownie, trzeba zejść z definicji do obliczeń. I właśnie to rozbiorę teraz na praktyczne kroki.

Jak wyznacza się go z zapotrzebowania budynku

Najpierw sprawdza się, ile ciepła budynek potrzebuje przy temperaturze projektowej dla danej lokalizacji. Potem porównuje się to z wykresem mocy pompy ciepła przy kolejnych temperaturach zewnętrznych. Miejsce przecięcia tych dwóch krzywych pokazuje, od kiedy sama pompa przestaje wystarczać. To dlatego nie da się wyznaczyć tego progu „na oko” - nawet dwa podobne domy mogą mieć zupełnie inny wynik.

W praktyce patrzę na cztery elementy: straty ciepła domu, moc pompy przy niskiej temperaturze, typ instalacji grzejnej i sposób pracy źródła pomocniczego. Jeśli budynek ma maksymalne zapotrzebowanie 9 kW, a pompa zachowuje pełną użyteczność tylko do pewnego poziomu mrozu, granica wsparcia może wypaść zaskakująco wcześnie. W jednym z typowych przykładów dla domu o takim obciążeniu wsparcie zaczyna się około -8°C przy ogrzewaniu podłogowym albo około -6°C przy niskotemperaturowych grzejnikach. To dobrze pokazuje, że emiter ciepła potrafi przesunąć cały próg o kilka stopni.

Co sprawdzam	Dlaczego to zmienia wynik	Na co zwracam uwagę
Straty ciepła budynku	To punkt odniesienia dla całego doboru.	Projekt, audyt cieplny, stan izolacji, mostki cieplne.
Moc pompy przy niskiej temperaturze	Wraz z mrozem urządzenie zwykle oddaje mniej ciepła.	Wykres mocy, a nie tylko moc katalogową podawaną dla jednego punktu pracy.
Typ odbiorników	Podłogówka i grzejniki pracują na różnych temperaturach zasilania.	Podłogówka zwykle mieści się w zakresie 35-45°C, a klasyczne grzejniki mogą wymagać znacznie wyżej.
Temperatura projektowa	To lokalny punkt odniesienia dla najzimniejszych dni.	Im ostrzejszy klimat, tym wyższe ryzyko, że wsparcie włączy się wcześniej.

Sama kalkulacja jeszcze nie wystarcza, bo równie mocno liczy się to, co przesuwa próg w górę albo w dół na etapie projektu i regulacji.

Co przesuwa próg w górę albo w dół

Najbardziej wpływają na niego trzy rzeczy: izolacja budynku, temperatura zasilania instalacji i klimat lokalny. Dobrze ocieplony dom z podłogówką będzie wymagał wsparcia później niż stary budynek z małymi grzejnikami. To dlatego modernizacja z wymianą samych źródeł ciepła bez poprawy odbiorników często kończy się rozczarowaniem. Pompa może być wtedy poprawnie dobrana mocowo, ale pracuje na zbyt wysokiej temperaturze zasilania, przez co szybciej traci przewagę efektywności.

W praktyce podłogówka pozwala zwykle utrzymać niższą temperaturę zasilania, a to oznacza lepszą sprawność i niższy próg wspomagania. Z kolei klasyczne grzejniki, zwłaszcza jeśli trzeba je karmić wodą rzędu 50-60°C, podnoszą punkt biwalentny i częściej uruchamiają źródło pomocnicze. W świeżo wybudowanych domach, które są jeszcze intensywnie suszone i często wietrzone, próg bywa czasowo podnoszony nawet do 0°C albo +5°C, a po ustabilizowaniu budynku wraca niżej, na przykład do -3°C. To nie jest sztuczka, tylko normalna korekta pod realne warunki użytkowania.

Czynnik	Gdy próg spada	Gdy próg rośnie
Izolacja	Dobra szczelność i małe straty ciepła.	Słabe ocieplenie, mostki cieplne, duże straty przez wentylację.
Emiter ciepła	Ogrzewanie podłogowe i duże powierzchnie grzewcze.	Małe grzejniki i potrzeba wyższej temperatury zasilania.
Regulacja	Dobrze ustawiona krzywa grzewcza i stabilna automatyka.	Za wysoka krzywa, częste dogrzewanie i brak korekt po uruchomieniu.
Warunki zewnętrzne	Łagodniejszy klimat i mniej dni z silnym mrozem.	Surowsza strefa klimatyczna i długie okresy niskich temperatur.

Gdy już wiesz, co go przesuwa, łatwiej ustawić próg rozsądnie zamiast kopiować cudze wartości. I właśnie do tego przechodzę teraz.

Jak ustawić go rozsądnie, a nie książkowo

Ja nie zaczynam od wpisania jednej liczby do sterownika. Najpierw sprawdzam, czy dom ma realną rezerwę mocy, potem patrzę na temperaturę zasilania i dopiero wtedy decyduję, od kiedy ma się włączać źródło pomocnicze. Jeśli ktoś ustawia wszystko od razu pod rekordowy mróz, zwykle przepłaca za większą pompę albo niepotrzebnie angażuje grzałkę. Jeśli z kolei ustawi próg zbyt nisko, dom w najzimniejsze dni może po prostu nie dogrzewać.

Pomaga prosta zasada: nie walcz o 100 procent pokrycia w każdych warunkach, jeśli kosztowałoby to dużo wyższy zakup albo gorszą sprawność w całym sezonie. Często lepiej jest pokryć większość zimy samą pompą i pozwolić, żeby kilka najzimniejszych dni przejęło drugie źródło. Po zmianie nastawy daję instalacji czas na reakcję - najlepiej przynajmniej dobę, bo budynek ma bezwładność cieplną i nie pokazuje efektu od razu.

Objaw	Co zwykle oznacza	Co zrobiłbym najpierw
Źródło pomocnicze włącza się już przy lekkim chłodzie	Próg jest ustawiony zbyt wysoko albo krzywa grzewcza jest za stroma.	Najpierw sprawdziłbym regulację, potem dopiero sam próg biwalentny.
W mrozie pompa pracuje bez przerwy i dom nadal stygnie	Próg jest zbyt niski lub urządzenie jest za małe względem strat budynku.	Podniósłbym próg i ocenił, czy problem nie leży w samym doborze mocy.
Częste przełączanie między źródłami	Za mała histereza albo zbyt nerwowa automatyka.	Skorygowałbym histerezę i sprawdził ustawienie czujników.
Po zmianie wszystko działa lepiej, ale rachunki rosną	Pomocnicze źródło pracuje zbyt często.	Cofnąłbym się o krok i szukał kompromisu między komfortem a kosztem.

Stąd już krótka droga do pytania, kiedy w ogóle warto iść w układ biwalentny, a kiedy lepiej postawić na pełną samowystarczalność pompy.

Kiedy wybrać układ biwalentny, a kiedy monowalentny

Nie każdy dom potrzebuje takiego samego podejścia. W nowych, dobrze ocieplonych budynkach z ogrzewaniem podłogowym monowalentny układ jest zwykle najczystszy i najprostszy w obsłudze. W modernizacjach, zwłaszcza tam, gdzie zostają grzejniki i wyższa temperatura zasilania, układ biwalentny daje większy spokój eksploatacyjny. To nie jest gorsze rozwiązanie - po prostu bardziej realistyczne.

Wariant	Plusy	Minusy	Najlepsze zastosowanie
Monowalentny	Prosta instalacja, mniej elementów, mniej przełączeń.	Wymaga bardzo dobrego dopasowania mocy i odbiorników.	Nowe domy i niskotemperaturowe systemy grzewcze.
Biwalentny równoległy	Lepsza elastyczność i większa odporność na mrozy.	Większa złożoność i ryzyko częstszej pracy źródła pomocniczego, jeśli regulacja jest słaba.	Modernizacje i domy w chłodniejszych lokalizacjach.
Biwalentny alternatywny	Jasne zasady przełączania, prosty schemat logiki pracy.	Jedno źródło całkiem przejmuje pracę poniżej progu.	Gdy drugi kocioł lub grzałka ma być tylko rezerwą.

Warto pamiętać, że układ z grzałką elektryczną bywa nazywany monoenergetycznym, ale logika pozostaje podobna: pompa ma pracować jak najdłużej samodzielnie, a wsparcie ma wchodzić dopiero wtedy, gdy naprawdę trzeba. Największe szkody robią jednak nie same nazwy trybów, tylko błędy popełniane przy doborze i regulacji.

Najczęstsze błędy, które widzę przy doborze

• Dobór pompy pod najgorszy możliwy mróz zamiast pod większość sezonu grzewczego.
• Ignorowanie temperatury zasilania wymaganej przez grzejniki lub podłogówkę.
• Ustawianie progu bez wcześniejszego uporządkowania krzywej grzewczej.
• Traktowanie grzałki jako codziennego źródła pracy, a nie rezerwy.
• Zmiana nastaw kilka razy dziennie, zanim budynek zdąży zareagować.
• Brak uwzględnienia przygotowania ciepłej wody użytkowej i odszraniania jednostki zewnętrznej.

Jeśli te pułapki wytnie się na etapie projektu, później instalacja zwykle pracuje spokojniej, a korekty są dużo rzadsze. Na koniec zostawiam najkrótszą, ale najpraktyczniejszą wersję tej wiedzy.

Co zabrać z tego tematu przed wyborem instalacji

Najważniejsze jest to, żeby nie ustawiać progu pracy w oderwaniu od budynku. Najpierw liczy się straty ciepła, potem sprawdza, na jakiej temperaturze pracują emitery, a dopiero na końcu decyduje, czy wsparcie ma włączać się wcześniej, czy później. Dopiero taki porządek pozwala dobrać instalację, która nie tylko „działa”, ale działa rozsądnie.

• W nowych, dobrze ocieplonych domach próg można zwykle ustawić niżej.
• W modernizacjach z grzejnikami bezpieczniejszy bywa układ biwalentny.
• Jedna zmiana nastaw na raz daje lepszy efekt niż seria szybkich korekt.
• Warto zostawić rezerwę na najzimniejsze dni, CWU i odszranianie.

To właśnie ten porządek działania odróżnia sensowną konfigurację od przypadkowego ustawienia, które dobrze wygląda tylko na ekranie sterownika.
