Wymiary magazynu energii - Jak wybrać i uniknąć błędów?

Wymiary magazynu energii decydują nie tylko o tym, czy urządzenie zmieści się w garażu albo kotłowni, ale też o komforcie serwisu, prowadzeniu kabli i późniejszej rozbudowie systemu. Z mojego doświadczenia wynika, że największy błąd polega na patrzeniu wyłącznie na pojemność w kWh, a nie na gabaryt, masę i sposób montażu. Poniżej rozkładam temat na konkret: typowe rozmiary, realną przestrzeń montażową i różnice między konstrukcjami ściennymi, podłogowymi oraz większymi układami modułowymi.

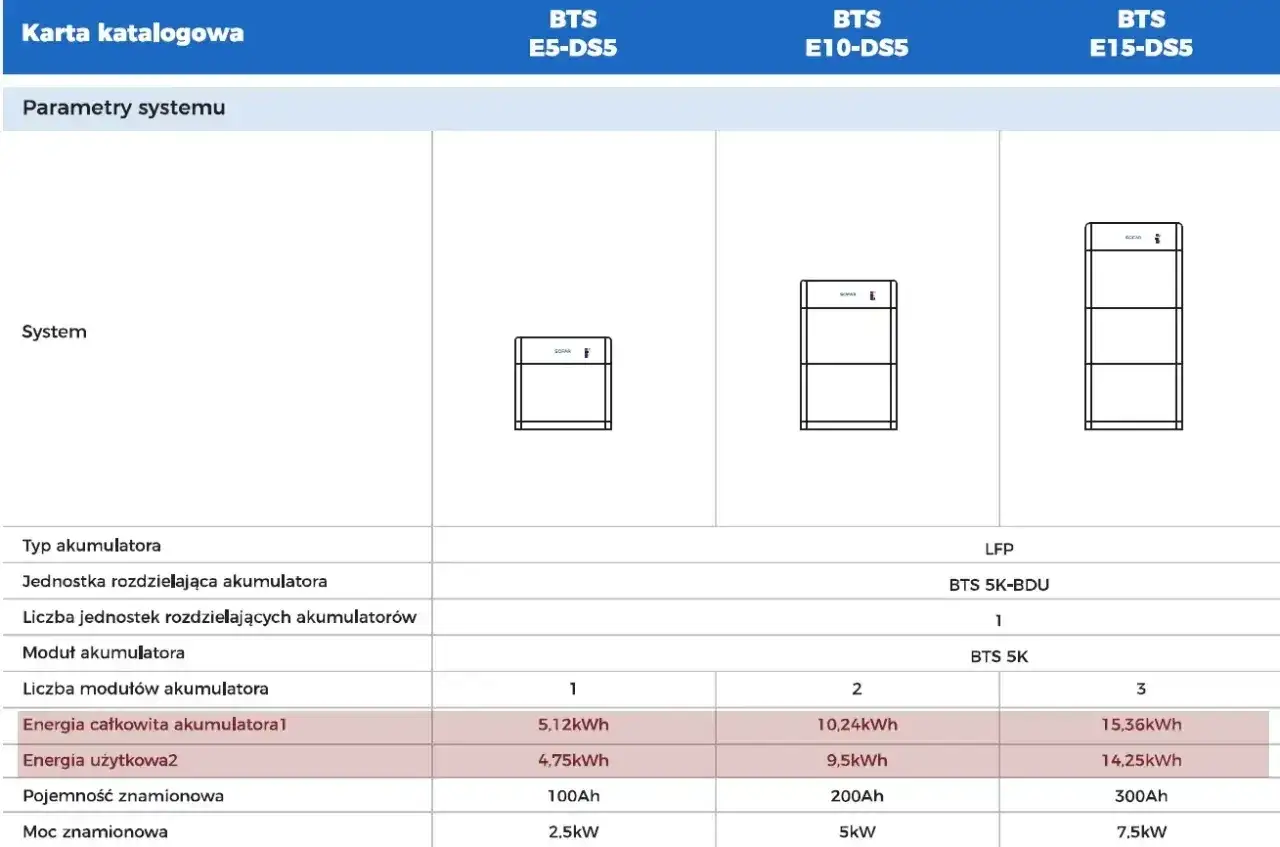

Co naprawdę oznaczają wymiary magazynu energii

W katalogu widzę zwykle trzy liczby: szerokość, wysokość i głębokość. To dobry punkt startu, ale niewystarczający, bo przy takich urządzeniach liczy się jeszcze masa, sposób chłodzenia, układ modułów i dostęp do złącz. Producenci potrafią podawać te same parametry w różnej kolejności, więc zawsze sprawdzam, czy opis idzie w układzie W x D x H, czy W x H x D.

W praktyce magazyn o tej samej pojemności może wyglądać zupełnie inaczej. Jeden model jest płaskim panelem na ścianę, drugi wysoką szafą, a trzeci składa się z modułów ustawianych warstwowo. To nie jest detal kosmetyczny: przy niskim suficie, wąskim przejściu albo słabej ścianie dobrze dobrana pojemność i źle dobrany gabaryt potrafią zepsuć cały projekt.

Ja zwykle zaczynam od pytania, gdzie urządzenie ma stanąć i czy po montażu będzie do niego wygodny dostęp. Dopiero potem patrzę na kWh. To właśnie dlatego rozmiar trzeba czytać razem z masą i wymaganiami montażowymi, a nie jako samodzielną liczbę. Dzięki temu łatwiej przejść do konkretnych przykładów.

Jakie gabaryty spotyka się najczęściej w domowych instalacjach

Domowy rynek jest dość rozstrzelony, ale kilka przykładów dobrze pokazuje skalę. Poniżej zestawiam modele i układy, które często służą jako punkt odniesienia przy wyborze miejsca montażu.

Przykład	Typowy gabaryt	Masa	Co to pokazuje
Huawei LUNA2000-S0, 1 moduł	670 x 150 x 600 mm	63,8 kg	Bardzo płytka, wąska konstrukcja, dobra tam, gdzie liczy się ściana
Huawei LUNA2000-S0, 3 moduły	670 x 150 x 1320 mm	163,8 kg	Ten sam system, ale rosnący w górę zamiast w głąb
Tesla Powerwall 2	1150 x 753 x 147 mm	114 kg	Płaski panel ścienny, który wymaga miejsca przed sobą i solidnego podłoża nośnego
Tesla Powerwall 3	1105 x 609 x 193 mm	130 kg	Wciąż kompaktowy, ale już wyraźnie grubszy od bardzo płaskich konstrukcji
Pylontech Force H3	540 x 350 x 1380 mm	287 kg	Wysoka szafa, typowa dla większej pojemności i układów wolnostojących

Najmocniej widać tu dwie rzeczy. Po pierwsze, urządzenia ścienne są zwykle płytkie, ale potrafią być szerokie. Po drugie, wolnostojące systemy idą w górę, a nie w dół, bo taka konstrukcja lepiej skaluje pojemność. W praktyce nawet 100 kg różnicy nie jest już ciekawostką, tylko parametrem, który decyduje o rodzaju ściany i sensowności montażu. Z takiego zestawienia od razu przechodzę do pytania, ile miejsca trzeba zostawić wokół samej obudowy.

Ile miejsca trzeba zostawić wokół urządzenia

Sam wymiar obudowy to dopiero początek. Przy planowaniu zawsze doliczam strefę serwisową z przodu, miejsce na zagięcie przewodów, przestrzeń na otwarcie osłon i rezerwę na ewentualną rozbudowę. Praktycznie oznacza to, że urządzenie o szerokości 60 cm nie wymaga tylko 60 cm miejsca.

• Od frontu zostawiam zwykle 80-100 cm, żeby dało się podejść, serwisować i bez problemu zdjąć osłony.
• Po bokach nie planuję montażu „na styk”, nawet jeśli katalog pokazuje niewielki odstęp.
• Nad urządzeniem przewiduję miejsce na odprowadzanie ciepła i wygodny dostęp do przewodów.
• Przy kablach zostawiam zapas na promień gięcia i porządne prowadzenie w peszlu lub korycie.
• Przy podłodze sprawdzam, czy posadzka jest równa, sucha i nośna.

To nie jest przesada. W przypadku części systemów realna strefa przed urządzeniem potrafi być niemal tak ważna jak samo jego ciało. Jeśli przestrzeń jest zbyt ciasna, magazyn da się zamontować tylko „na papierze”, a pierwszy serwis zamienia się w logistyczny problem. Z tego miejsca płynnie przechodzę do samego sposobu montażu, bo nie każdy gabaryt dobrze czuje się na ścianie.

Ściana, podłoga czy osobne pomieszczenie techniczne

Nie każdy magazyn energii ma sens w tym samym miejscu. Przy lekkich i płytkich konstrukcjach ściana daje bardzo dobry efekt: oszczędza podłogę, porządkuje instalację i ułatwia sprzątanie. Przy większych pakietach podłoga wygrywa stabilnością i prostszą rozbudową. Osobne pomieszczenie techniczne sprawdza się wtedy, gdy priorytetem są serwis, akustyka i porządek kablowy.

Sposób montażu	Plusy	Minusy	Kiedy wybieram
Ścienny	Oszczędza podłogę, wygląda lekko, dobrze pasuje do kompaktowych modeli	Wymaga solidnej ściany i dobrego dostępu do frontu	Gdy urządzenie jest relatywnie płytkie i nośność ściany nie budzi wątpliwości
Podłogowy	Lepszy dla cięższych i wyższych systemów, prostsza rozbudowa	Zajmuje więcej miejsca, wymaga uporządkowanej strefy na posadzce	Gdy pojemność rośnie, a masa zaczyna mieć znaczenie praktyczne
Osobna wnęka lub pomieszczenie	Najłatwiej utrzymać porządek, cicho i serwisowo wygodnie	Trzeba wygospodarować dodatkową przestrzeń	Gdy instalacja ma być rozbudowywana albo ma współpracować z większą fotowoltaiką

Przy montażu ściennym patrzę przede wszystkim na nośność ściany, a przy podłogowym na nacisk na posadzkę i drogę wniesienia urządzenia. Ściana z karton-gipsu bez wzmocnienia odpada, a wąskie schody potrafią wykluczyć część dużych modeli jeszcze przed zakupem. Do tego dochodzi środowisko pracy: wilgoć, wysoka temperatura i kurz nie są dla elektroniki obojętne. Tu wychodzi, że to samo urządzenie może być wygodne w jednym domu, a kłopotliwe w drugim. Następny krok to zrozumienie, dlaczego sama pojemność nie mówi jeszcze wszystkiego o gabarycie.

Dlaczego pojemność, waga i rozmiar nie rosną w tym samym tempie

To jeden z najbardziej mylących fragmentów całego tematu. Pojemność w kWh mówi, ile energii system przechowa, ale o gabarycie decydują też chemia ogniw, elektronika BMS, falownik, chłodzenie i sposób pakowania modułów. BMS, czyli system zarządzania baterią, pilnuje napięć, temperatur i bezpieczeństwa ogniw, a falownik zamienia prąd stały z magazynu na prąd zmienny używany w domu.

Dziś w domowych rozwiązaniach bardzo często pojawia się technologia LiFePO4, czyli litowo-żelazowo-fosforanowa. Daje sensowny kompromis między bezpieczeństwem, trwałością i gabarytem, ale nie sprawia cudów. Dwa magazyny o zbliżonej pojemności mogą wyglądać zupełnie inaczej, bo jeden producent zamknął elektronikę w płaskiej obudowie, a drugi rozłożył ją na moduły ustawiane jeden na drugim.

Różnice robią się jeszcze większe, gdy porówna się rynek domowy z przemysłowym. W segmencie większych instalacji zamiast szafki pojawiają się szafy o wymiarach rzędu 1,15 x 1,80 x 2,10 m, a przy rozwiązaniach kontenerowych całe zestawy zajmują kilka metrów długości. To pokazuje, że pojemność i bryła nie rosną liniowo. Z tego powodu doboru nie robię od pojemności w izolacji, tylko od całego układu domu i instalacji.

Jak dobrać wielkość urządzenia do domu, garażu i instalacji

Najpierw odpowiadam sobie na trzy pytania: ile energii zużywasz wieczorem, jaką moc ma obsłużyć zasilanie awaryjne i ile miejsca rzeczywiście da się przeznaczyć na sprzęt. Dopiero potem patrzę na katalog. Dla wielu domów sensowny zakres zaczyna się od 5-10 kWh, a przy większym zużyciu i rozbudowanej fotowoltaice często wchodzi w grę 10-15 kWh albo system, który da się powiększyć później.

• Mały dom i ograniczona przestrzeń - szukam płaskiej obudowy ściennej, która nie zabierze cennej powierzchni użytkowej.
• Garaż lub kotłownia z rezerwą miejsca - wybieram układ modułowy, bo daje więcej swobody przy rozbudowie.
• Pompa ciepła, klimatyzacja i ładowarka EV - patrzę nie tylko na wymiary, ale też na moc wyjściową i skalowanie systemu.
• Brak pewnej ściany nośnej - od razu rozważam wersję stojącą, nawet jeśli wizualnie wygląda mniej „lekko”.

Najczęstszy błąd jest prosty: kupuje się zbyt duży magazyn, a potem trzeba go wciskać kosztem dostępu do rozdzielnicy, pieca albo przejścia. Drugi błąd jest odwrotny, czyli zbyt mały system dobrany tylko po to, by „coś się zmieściło”. Ja wolę dopasować gabaryt do realnego zużycia i warunków montażowych, a nie do optymistycznego scenariusza z katalogu. Na końcu zostają trzy pomiary, które najczęściej przesądzają o sukcesie albo o późniejszej frustracji.

Trzy pomiary, które oszczędzają najwięcej błędów

Przed zamówieniem robię trzy proste sprawdzenia, bo one szybciej niż cokolwiek innego pokazują, czy wybrany system ma sens w danym domu.

1. Usable space - mierzę nie samą ścianę, tylko realny fragment miejsca po odjęciu przejść, drzwi, rur i innych urządzeń.
2. Nośność - sprawdzam, czy ściana albo posadzka przyjmie masę urządzenia z zapasem, a nie tylko „na granicy”.
3. Droga dostępu - oceniam, czy sprzęt da się wnieść, zamontować i później serwisować bez rozbierania połowy pomieszczenia.

Jeśli te trzy punkty się zgadzają, większość problemów znika jeszcze przed montażem. Wtedy rozmiar przestaje być przeszkodą, a staje się zwykłym parametrem technicznym, który trzeba po prostu dobrze policzyć. I właśnie tak podchodzę do całego tematu: najpierw miejsce, potem masa, na końcu pojemność.
