Krzywa grzewcza pompy ciepła - Ustaw ją dobrze i oszczędzaj!

W dobrze ustawionej instalacji najwięcej robi nie sama pompa ciepła, lecz to, jak ustawić krzywą grzewczą w pompie ciepła i jak później ją skorygować po pierwszych dniach pracy. To właśnie od tej nastawy zależy, czy dom będzie dogrzewany spokojnie, bez przegrzewania i bez niepotrzebnego podbijania temperatury zasilania. Poniżej pokazuję, jak czytać krzywą, od czego zacząć regulację i po czym poznać, że trzeba podnieść albo obniżyć ustawienia.

Jak krzywa grzewcza wpływa na komfort i zużycie prądu

Krzywa grzewcza to prosty zapis zależności: im niższa temperatura na dworze, tym wyższa temperatura wody ma popłynąć do instalacji. W praktyce decyduje o tym regulator pogodowy, który dobiera temperaturę zasilania do aktualnych warunków. Zbyt wysoka krzywa przegrzewa dom i zwiększa koszty, bo energia trafia tam, gdzie nie jest już potrzebna.

Dla pompy ciepła to szczególnie ważne, bo urządzenie zwykle pracuje najsprawniej przy możliwie niskiej temperaturze zasilania. Im mniej musi ją podnosić, tym łatwiej utrzymać dobry komfort i korzystniejszy COP, czyli chwilową sprawność układu. Ja zawsze patrzę na krzywą nie jak na „numer w sterowniku”, ale jak na sposób oszczędzania energii bez utraty stabilnej temperatury w domu.

To prowadzi do pierwszej ważnej zasady: nie szukaj jednej magicznej wartości dla wszystkich domów. Nastawy wynikają z konstrukcji budynku, rodzaju odbiorników ciepła i jakości regulacji hydraulicznej.

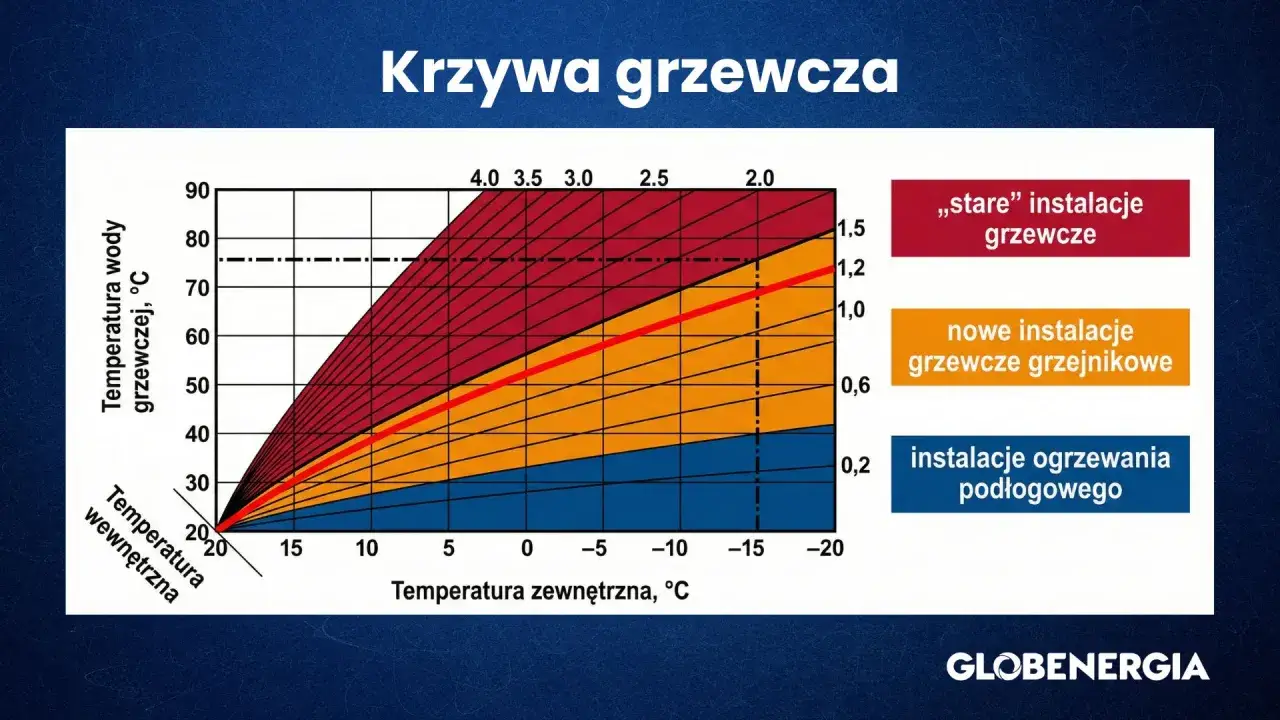

Jak odczytać nachylenie i poziom krzywej

W praktyce regulujesz zwykle dwa parametry. Nachylenie mówi, jak mocno krzywa reaguje na spadek temperatury zewnętrznej. Poziom albo przesunięcie podnosi lub obniża całą krzywą równolegle, bez zmiany jej kształtu.

• Jeśli w mroźne dni robi się za chłodno, a przy dodatnich temperaturach jest prawie dobrze, najczęściej brakuje nachylenia.
• Jeśli w domu jest za ciepło niemal zawsze, zwykle trzeba obniżyć poziom.
• Jeśli zmiana działa tylko w jedną stronę, a inny problem pojawia się przy skrajnych temperaturach, nie próbuj naprawiać tego samym przesunięciem.

W dokumentacji wielu producentów można znaleźć bardzo praktyczne rozróżnienie: przesunięcie zmienia temperaturę zasilania o tę samą wartość dla wszystkich temperatur zewnętrznych, czyli przesuwa całą linię. To dobry punkt odniesienia, bo właśnie dzięki temu łatwo odróżnić korektę „ogólną” od korekty „na mróz”.

Gdy to rozumiesz, ustawianie przestaje być zgadywanką. Teraz trzeba tylko dobrze przygotować instalację do regulacji.

Co sprawdzić, zanim zaczniesz regulację

Ja zaczynam od rzeczy prozaicznych, bo to one najczęściej psują wynik. Jeśli układ jest zapowietrzony, zawory są przymknięte albo głowice termostatyczne pozamykane, krzywa będzie wyglądała źle nawet wtedy, gdy sam pomysł regulacji jest poprawny.

• Odpowietrz instalację i upewnij się, że obiegi są drożne.
• Na czas testu zostaw większość głowic i siłowników szeroko otwartych.
• Nie rób dużych obniżeń nocnych, bo potem trudno ocenić efekt krzywej.
• Sprawdź, czy czujnik zewnętrzny pokazuje realną temperaturę i nie jest zaburzony np. przez słońce, nawiew lub źle dobrane miejsce montażu.
• Jeśli masz kilka obiegów, oceń każdy osobno: podłogówkę, grzejniki, garaż, strefę piętra.

W instrukcjach wielu producentów krzywa jest opisana jako element ustawiany przy uruchomieniu instalacji, a później korygowany tylko wtedy, gdy rzeczywiste warunki tego wymagają. To rozsądne podejście, bo bez sprawnej hydrauliki żadna nastawa nie będzie miarodajna.

Po tym wstępnym przeglądzie można przejść do samej regulacji, najlepiej małymi krokami.

Jak ustawić ją krok po kroku

1. Wybierz punkt startowy odpowiedni dla typu instalacji.
2. Ustaw dom na możliwie stały tryb pracy, bez agresywnego obniżania nocnego.
3. Otwórz obiegi na czas testu i nie zmieniaj kilku parametrów naraz.
4. Skoryguj najpierw nachylenie albo poziom, zależnie od objawu, który widzisz.
5. Odczekaj minimum 24 godziny, a przy podłogówce raczej 48-72 godziny.
6. Zapisz zmianę i oceń efekt przy innej pogodzie, nie tylko jednego dnia.

Jeśli sterownik pozwala regulować obie wartości osobno, zwykle zaczynam od nachylenia. To ono decyduje o zachowaniu instalacji w zimniejsze dni. Poziom traktuję jako korektę komfortu: gdy cały dom jest odrobinę za ciepły albo za chłodny, przesunięcie rozwiązuje problem szybciej niż dłubanie w samej krzywej.

W praktyce najgorszy błąd to codzienne poprawianie o kolejny stopień lub kolejny punkt. Instalacja potrzebuje czasu, żeby pokazać efekt, szczególnie gdy grzeje podłogówka.

Jakie wartości startowe mają sens w polskich domach

Vaillant podaje, że w nowych budynkach z podłogówką wartości startowe krzywej zwykle mieszczą się w zakresie 0,1-0,3, a dla obiegów grzejnikowych 0,4-0,8. Traktuję to jako dobre punkty odniesienia, a nie ustawienie docelowe. To, co naprawdę działa, zależy od ocieplenia, wielkości grzejników, bezwładności podłogi i temperatury, jakiej potrzebuje dom przy największych mrozach.

Rodzaj instalacji	Punkt startowy	Co to zwykle oznacza
Nowy dom z podłogówką	0,1-0,3	Niska temperatura zasilania i małe korekty, bo układ pracuje stabilnie przy niewielkim zapotrzebowaniu.
Nowy dom z grzejnikami	0,4-0,8	Wyższa reakcja na mróz, bo grzejniki częściej potrzebują cieplejszej wody niż podłogówka.
Starszy dom z większymi stratami ciepła	często powyżej standardu dla nowych budynków	Tu sama krzywa bywa tylko częścią rozwiązania; czasem trzeba poprawić hydraulikę albo źródło strat ciepła.

Jeśli dom wymaga bardzo wysokiej temperatury zasilania, nie traktuję tego jako sukcesu regulacyjnego. Najczęściej oznacza to, że instalacja potrzebuje lepszych odbiorników ciepła, większej powierzchni grzewczej albo po prostu lepszej izolacji budynku. Krzywa ma dopasować system do domu, a nie maskować projektowe braki bez końca.

Po czym poznasz, że krzywa jest za wysoka albo za niska

Najprościej patrzę na objaw i porę, w której się pojawia. Inny sygnał daje za wysoka krzywa, a inny za niska, dlatego nie warto reagować jednym ruchem na wszystko.

Objaw	Najbardziej prawdopodobna korekta	Co sprawdzić dodatkowo
W domu jest za ciepło prawie przez cały czas	Obniż poziom / przesunięcie	Czy głowice nie są zbyt mocno przykręcone i czy czujnik pokojowy nie jest źle umieszczony.
Przy lekkim mrozie jest dobrze, ale przy większym spadku temperatury robi się chłodno	Podnieś nachylenie	Czy przepływy są stabilne i czy obiegi nie są zbyt mocno zdławione.
Salon jest ciepły, a sypialnie chłodne	Najpierw hydraulika i równoważenie obiegów	Krzywa może być poprawna, ale część pętli dostaje za mało wody.
Pompa często dobija do wysokich temperatur i szybko się wyłącza	Krzywa może być za wysoka	Sprawdź też pojemność wodną układu, przepływy i sterowanie strefowe.

Najważniejszy sygnał jest prosty: jeśli w pogodne dni pomieszczenia robią się zbyt ciepłe mimo niewielkich strat ciepła, zwykle pierwszy ruch powinien iść w stronę obniżenia poziomu, nie nachylenia.

Jeżeli objaw dotyczy tylko jednego pokoju, nie naprawiam tego od razu krzywą. Najpierw sprawdzam przepływ, zawór, głowicę albo strefę, bo to często szybsza i trafniejsza diagnoza.

Najczęstsze błędy, które psują efekt

• Kręcenie nastawami codziennie - instalacja nie zdąży pokazać pełnego efektu, więc gubisz punkt odniesienia.
• Testowanie przy zamkniętych obiegach - wtedy krzywa wygląda gorzej, niż jest w rzeczywistości.
• Mylenie krzywej z komfortem pojedynczego pokoju - jeden zimny pokój częściej oznacza problem z przepływem niż z całą instalacją.
• Zbyt duże obniżenia nocne - pompa potem nadrabia, a to zwykle nie poprawia ani komfortu, ani ekonomii.
• Podbijanie temperatury zasilania „na wszelki wypadek” - w pompie ciepła to najprostsza droga do gorszej efektywności.
• Ignorowanie różnic między obiegami - podłogówka i grzejniki prawie nigdy nie lubią identycznych nastaw.

W takich sytuacjach najwięcej daje cierpliwe dojście do minimum, które jeszcze zapewnia komfort. To brzmi mało efektownie, ale właśnie tak zwykle pracuje dobrze ustawiona instalacja: spokojnie, bez dramatycznych korekt i bez ciągłego „doganiania” temperatury.

Gdy unikasz tych błędów, łatwiej zostawić system w stanie, który po prostu działa. I to jest moment, w którym warto skupić się na detalach, a nie na kolejnych dużych ruchach.

Co jeszcze warto dopracować, zanim zostawisz ustawienia w spokoju

Po dobrej regulacji krzywej nie szukam już fajerwerków. Patrzę raczej na to, czy instalacja pracuje równo, czy pomieszczenia mają stabilną temperaturę i czy nie ma niepotrzebnych strat przez źle ustawione strefy.

• Jeśli w domu są duże przeszklenia, licz się z tym, że jedna krzywa może być kompromisem między stroną nasłonecznioną a chłodniejszą.
• Jeśli masz inteligentne sterowanie pokojowe, ustaw je jako delikatną korektę, a nie jako główny sposób grzania.
• Jeśli dom ma kilka kondygnacji, sprawdź, czy oba poziomy naprawdę potrzebują tej samej temperatury zasilania.
• Jeśli po dojściu do sensownej krzywej nadal brakuje komfortu, nie zwiększaj jej bez końca - czasem lepszy efekt daje równoważenie hydrauliczne albo korekta przepływów.
• Jeśli instalacja była świeżo uruchomiona, daj jej pierwszy sezon na spokojne dopracowanie, zamiast oczekiwać idealnego efektu po jednym popołudniu.

W dobrze dobranej instalacji krzywa nie wymaga codziennej uwagi. Ma po prostu utrzymywać ciepło na rozsądnym poziomie, z minimalną ingerencją użytkownika i bez sztucznego podnoszenia temperatury tam, gdzie nie jest to potrzebne.
