Pompa ciepła - Jak działa i co wpływa na jej sprawność?

Żeby naprawdę zrozumieć, jak działa pompa ciepła, trzeba spojrzeć na nią jak na układ transportu energii, a nie jak na zwykły piec elektryczny. Najprościej ujmując, urządzenie pobiera ciepło z otoczenia i podnosi jego temperaturę tak, by mogło ogrzać dom albo przygotować ciepłą wodę. W tym tekście rozkładam cały proces na proste etapy, pokazuję różnice między typami pomp i wyjaśniam, co w praktyce najbardziej wpływa na sprawność oraz rachunki.

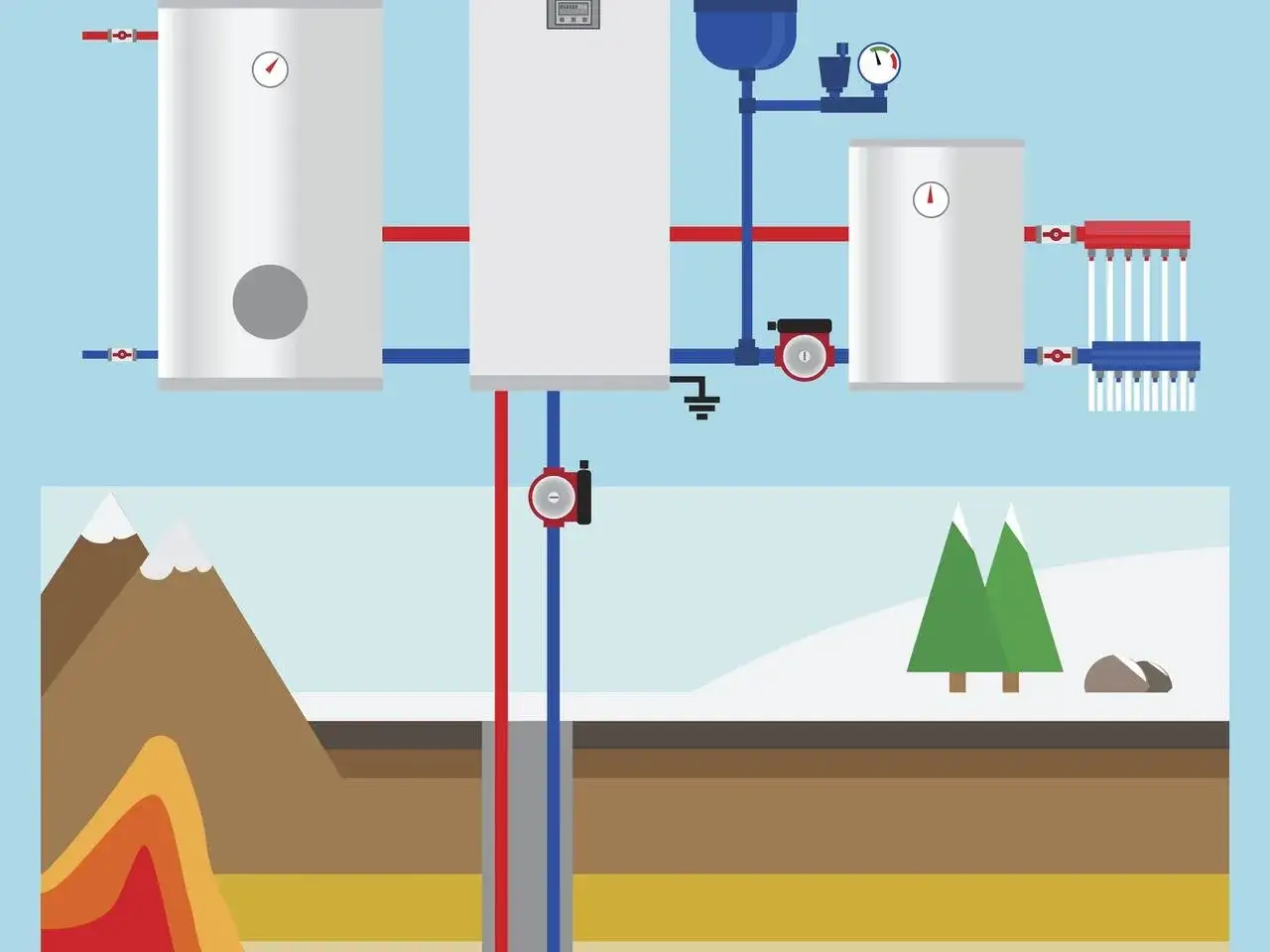

Tak wygląda obieg, który przenosi ciepło do domu

W środku nie ma magii, tylko obieg chłodniczy. Krąży w nim czynnik roboczy, czyli substancja, która łatwo odparowuje i skrapla się w kontrolowanych warunkach. Dzięki temu urządzenie potrafi odebrać energię z powietrza, gruntu albo wody nawet wtedy, gdy te źródła nie są gorące.

Najprościej rozłożyć to na cztery kroki:

1. Parownik odbiera ciepło z dolnego źródła i powoduje odparowanie czynnika.
2. Sprężarka ściska gaz, przez co rosną jego ciśnienie i temperatura.
3. Skraplacz oddaje energię do wody grzewczej albo do instalacji nawiewnej.
4. Zawór rozprężny obniża ciśnienie i przygotowuje czynnik do kolejnego cyklu.

To dlatego porównanie z lodówką jest trafne, tylko kierunek transferu jest odwrotny. Pompa ciepła nie produkuje ciepła od zera. Ona je przemieszcza i dopłaca do tego porcję energii elektrycznej potrzebną do pracy sprężarki oraz automatyki. Kiedy rozumie się ten mechanizm, łatwiej zobaczyć, z czego dokładnie składa się cały układ.

Z czego składa się urządzenie i co robi każdy element

Ja zwykle tłumaczę to tak: jeśli jeden element zawodzi albo jest źle dobrany, cały system zaczyna pracować ciężej, głośniej albo mniej ekonomicznie. Dlatego nie patrzę wyłącznie na samą obudowę urządzenia, ale na cały zestaw, który ma utrzymać stabilny obieg ciepła.

Element	Rola w układzie	Co to zmienia dla użytkownika
Parownik	Pobiera ciepło z otoczenia i odparowuje czynnik roboczy.	Od jego powierzchni i warunków pracy zależy, ile energii da się odebrać z dolnego źródła.
Sprężarka	Zwiększa ciśnienie i temperaturę czynnika.	To główny element pobierający prąd; w wersjach inwerterowych płynnie moduluje moc.
Skraplacz	Przekazuje ciepło do wody grzewczej lub innego obiegu po stronie domu.	Od niego zależy temperatura zasilania instalacji.
Zawór rozprężny	Obniża ciśnienie czynnika i przygotowuje go do kolejnego cyklu.	Utrzymuje ciągłość pracy i poprawne warunki odparowania.
Automatyka i czujniki	Sterują mocą, odszranianiem i pracą według temperatury zewnętrznej.	Pomagają ograniczyć taktowanie, czyli zbyt częste starty i zatrzymania.
Zasobnik c.w.u.	Magazynuje ciepłą wodę użytkową.	Pozwala osobno przygotować wodę do kranów i osobno ogrzać budynek.

W praktyce ważny jest też falownik, który pozwala sprężarce pracować płynnie, zamiast ciągle włączać ją i wyłączać. To właśnie takie przejścia najbardziej obciążają instalację. Bufor ciepła bywa przydatny, ale nie jest cudownym lekarstwem na każdy błąd projektowy. Lepiej najpierw zadbać o hydraulikę i dopasowanie mocy, a dopiero potem dodawać kolejne elementy. Od tego już tylko krok do pytania, skąd pompa właściwie bierze energię.

Powietrze, grunt i woda zmieniają sposób pracy, nie samą zasadę

Wszystkie pompy ciepła korzystają z tego samego cyklu, ale źródło po stronie zewnętrznej mocno zmienia komfort pracy i sezonową efektywność. Ja patrzę na to jak na wybór między prostszym montażem a bardziej stabilnymi warunkami działania.

Typ	Skąd pobiera ciepło	Jak zachowuje się w praktyce	Najważniejsze ograniczenie
Powietrze/woda	Z powietrza zewnętrznego.	Ma najprostszy montaż, ale największe wahania zimą i potrzebę odszraniania.	Sprawność spada wraz z mrozem i wilgocią.
Grunt/woda	Z gruntu przez kolektor lub sondy.	Pracuje spokojniej, bo temperatura dolnego źródła jest bardziej stabilna w sezonie.	Wyższy koszt inwestycji i roboty ziemne.
Woda/woda	Z wód gruntowych.	Potrafi mieć bardzo dobrą efektywność, jeśli warunki hydrogeologiczne są stałe.	Wymaga studni, formalności i dobrej jakości wody.

To ważne, bo użytkownicy często pytają o samą technologię, a w praktyce decyduje właśnie źródło. Dwie instalacje tej samej mocy mogą działać zupełnie inaczej, jeśli jedna ma stabilny grunt, a druga walczy z wilgotnym mrozem. Właśnie dlatego obieg chłodniczy trzeba oceniać razem z warunkami pracy, a nie w oderwaniu od domu. Następny krok to zrozumienie, dlaczego temperatura w instalacji ma tak duże znaczenie.

Sprawność zależy przede wszystkim od temperatury po obu stronach układu

Ja najczęściej zaczynam od temperatury zasilania, bo to ona najszybciej zdradza, czy pompa będzie pracować lekko, czy na siłę. Im mniejsza różnica między dolnym źródłem a instalacją grzewczą, tym łatwiej urządzeniu oddać ciepło. To jeden z powodów, dla których podłogówka zwykle współpracuje z pompą lepiej niż stare, wysokotemperaturowe grzejniki.

Tu pojawia się COP, czyli chwilowy współczynnik wydajności. Jeśli COP wynosi 4, to w danych warunkach 1 kWh energii elektrycznej daje około 4 kWh ciepła. SCOP opisuje to uczciwiej, bo uwzględnia cały sezon, a nie jeden laboratoryjny punkt pracy. W praktyce najważniejsze nie jest więc to, ile urządzenie pokaże na folderze, tylko jak poradzi sobie przy realnej pogodzie i konkretnej instalacji.

Najczęściej różnicę robią cztery rzeczy:

• Temperatura zasilania - im niższa, tym lepiej dla sprawności.
• Temperatura dolnego źródła - stabilniejsze źródło daje spokojniejszą pracę.
• Modulacja mocy - inwerter ogranicza taktowanie i utrzymuje płynniejszą pracę sprężarki.
• Stan budynku - ocieplenie, szczelność i hydraulika mają wpływ równie duży jak samo urządzenie.

Przy ogrzewaniu podłogowym temperatura zasilania często mieści się w okolicach 30-40°C, podczas gdy stare układy grzejnikowe potrafią wymagać 55-60°C albo więcej. Ta różnica naprawdę nie jest kosmetyczna. Za mała pompa kończy z częstym dogrzewaniem grzałką elektryczną, a za duża wpada w krótkie cykle start-stop. W obu przypadkach problemem nie jest sama technologia, tylko dobór. I właśnie dlatego warto zobaczyć, co dzieje się zimą oraz latem, gdy warunki pracy się zmieniają.

Zimą i latem ten sam układ pracuje w dwóch różnych rolach

W pompach powietrznych zewnętrzny wymiennik może pokrywać się szronem. Sterownik włącza wtedy cykl odszraniania, zwykle przez chwilową zmianę kierunku przepływu czynnika albo podniesienie jego temperatury, żeby stopić lód. To normalne zachowanie, nie awaria, choć chwilowo zabiera część energii i obniża bieżącą efektywność. Najczęściej dzieje się to przy wilgotnej pogodzie i temperaturze w okolicach zera.

Latem wiele urządzeń działa odwrotnie i chłodzi budynek. W trybie chłodzenia odbiera ciepło z wnętrza i oddaje je na zewnątrz; w gruntowych instalacjach możliwe bywa nawet chłodzenie pasywne, czyli dużo lżejsza praca, bo wykorzystuje się chłodniejszy grunt. Trzeba tylko uważać na punkt rosy, bo zbyt zimna instalacja może powodować skraplanie wilgoci. Do chłodzenia najlepiej służą fan coile albo odpowiednio zaprojektowana podłogówka chłodząca, bo zwykły grzejnik nie jest do tego stworzony.

Ten sam układ często przygotowuje też ciepłą wodę użytkową w zasobniku. To praktyczne rozwiązanie, ale wymaga osobnej logiki sterowania, żeby ogrzewanie domu i podgrzewanie wody nie przeszkadzały sobie nawzajem. Gdy widzę dobrze zaprojektowaną instalację, zwykle właśnie tu widać jej dojrzałość: w tym, jak spokojnie radzi sobie z sezonowymi zmianami, a nie tylko w katalogowych liczbach. Z tego już naturalnie wynika pytanie, kiedy taki system działa naprawdę dobrze, a kiedy zaczyna tracić przewagę.

Co najczęściej psuje efektywność w praktyce

Jeśli mam wskazać dwa błędy, które najczęściej psują efekt, to są to zły dobór mocy i zbyt wysoka temperatura zasilania. Zbyt mała pompa wpada w grzałkę, zbyt duża często się załącza i wyłącza, a zbyt gorąca woda w obiegu zjada ekonomiczną przewagę całej instalacji. Wtedy nawet dobra technologia wygląda przeciętnie, bo pracuje w niekorzystnych warunkach.

• Izolacja budynku ogranicza zapotrzebowanie na moc i pozwala dobrać mniejsze urządzenie.
• Niska temperatura zasilania utrzymuje wyższą sprawność w całym sezonie.
• Dobór mocy powinien wynikać z obliczeń strat ciepła, a nie z samej powierzchni domu.
• Automatyka musi ograniczać taktowanie i sensownie sterować odszranianiem.
• Warunki montażowe muszą pasować do typu źródła, bo grunt i woda wymagają większego przygotowania niż samo powietrze.

Ja nie traktuję grzałki elektrycznej jak wroga. Ma być zabezpieczeniem na skrajne warunki, a nie regularnym źródłem ciepła. Jeśli w praktyce pracuje za często, to zwykle znak, że instalacja została źle obliczona, a nie że sama pompa jest złą technologią. Z takiego punktu łatwo przejść do ostatniego, bardzo praktycznego pytania: na co patrzeć, zanim uzna się tę instalację za sensowną dla konkretnego domu.

Na co patrzę, gdy oceniam sens takiej instalacji

Ja zawsze sprawdzam trzy rzeczy: jaką temperaturę zasilania budynek potrzebuje w największy mróz, jakie są realne straty ciepła i czy miejsce montażu odpowiada wybranemu źródłu energii. To prostsze niż analizowanie samej nazwy urządzenia, ale daje znacznie lepszy obraz.

• Temperatura pracy instalacji - jeśli dom wymaga wysokich parametrów, pompa będzie miała trudniej.
• Stan przegród i stolarki - im lepsza izolacja, tym łatwiej uzyskać stabilną pracę.
• Wybór źródła - powietrze jest prostsze w montażu, grunt stabilniejszy, woda najbardziej wymagająca formalnie.
• Zakres oczekiwań - ogrzewanie, ciepła woda użytkowa i ewentualne chłodzenie to różne tryby, które trzeba uwzględnić na etapie projektu.

Jeśli te warunki są dopięte, pompa ciepła przestaje być modnym hasłem, a staje się po prostu dobrze zaprojektowanym sposobem ogrzewania. Wtedy działa cicho, przewidywalnie i szczególnie dobrze tam, gdzie dom nie wymaga wysokiej temperatury zasilania. I właśnie ten prosty wniosek najczęściej zostaje po całej analizie działania układu.
