Pompa ciepła powietrze-woda - Jak to działa? Zrozum mechanizm!

Pompa ciepła powietrze-woda pobiera energię z powietrza zewnętrznego, podnosi jej temperaturę i przekazuje ją do wody w instalacji grzewczej. Ja patrzę na ten system prosto: urządzenie nie tworzy ciepła z prądu, tylko je przenosi i „podnosi” do poziomu potrzebnego w domu. W tym artykule rozkładam zasadę działania krok po kroku, pokazuję rolę instalacji wodnej, tłumaczę COP i SCOP oraz wskazuję ograniczenia, o których łatwo zapomnieć.

Na czym polega praca pompy powietrze-woda

W skrócie: urządzenie odbiera ciepło z powietrza, przekazuje je do czynnika chłodniczego, a potem oddaje je do wody krążącej w instalacji grzewczej. To dlatego często porównuje się je do lodówki działającej odwrotnie, ale taki skrót bywa zdradliwy, bo w domu liczy się nie tylko sam obieg, lecz także temperatura zasilania, rodzaj odbiorników i jakość montażu.

Najważniejsza zasada jest prosta: pompa ciepła nie wytwarza całego ciepła z energii elektrycznej. Prąd napędza sprężarkę i automatykę, ale większość energii cieplnej pochodzi z otoczenia. W dobrze dobranym układzie jedna kilowatogodzina prądu może dostarczyć kilka kilowatogodzin ciepła. I właśnie dlatego ta technologia lubi niskie temperatury pracy.

W praktyce cały sens takiego urządzenia polega na tym, żeby zebrać ciepło nawet z chłodnego powietrza, „podbić” jego temperaturę i oddać je do instalacji wodnej. Żeby zobaczyć, skąd bierze się ta efektywność, trzeba spojrzeć na sam obieg czynnika chłodniczego.

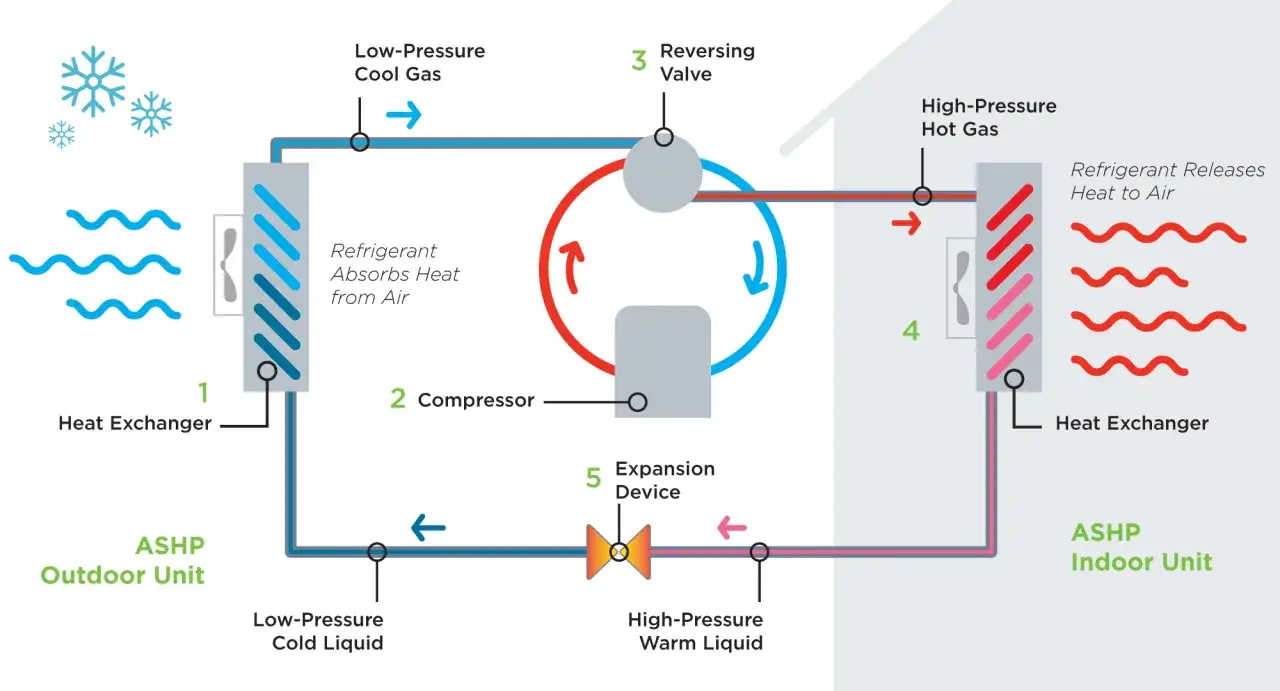

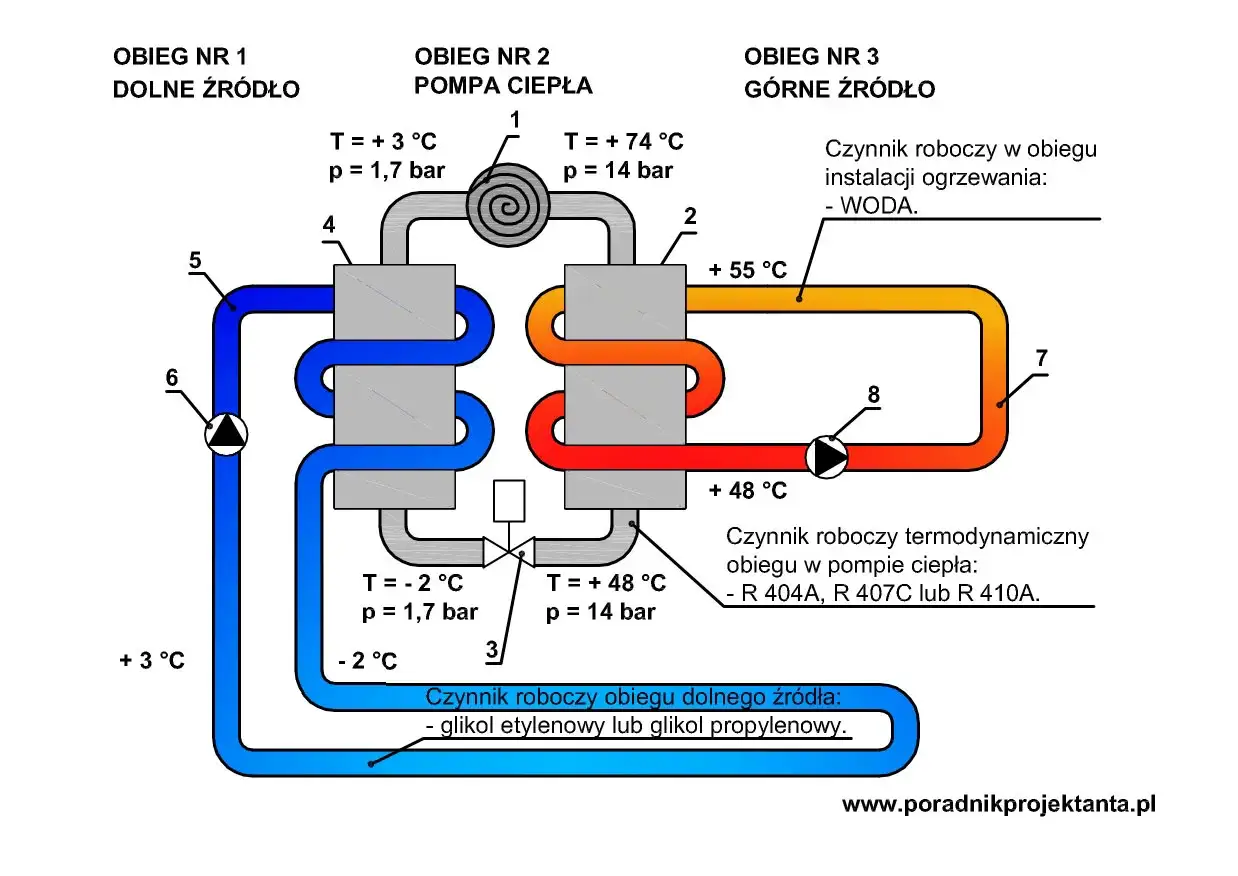

Jak przebiega obieg czynnika chłodniczego

To właśnie obieg czynnika chłodniczego robi całą robotę. W zamkniętym układzie krąży substancja, która łatwo paruje i skrapla się w odpowiednich temperaturach. Dzięki temu pompa może pobierać energię z zimnego powietrza i przekazywać ją do cieplejszej wody w instalacji.

Parownik odbiera energię z powietrza

Wentylator zasysa powietrze z zewnątrz i kieruje je przez wymiennik ciepła, czyli parownik. Czynnik chłodniczy ma tam bardzo niską temperaturę i niskie ciśnienie, więc odbiera energię z powietrza i zaczyna parować. To pierwszy krok, bez którego cały proces nie ruszy.

Sprężarka podnosi temperaturę czynnika

Para trafia do sprężarki. Tam jej ciśnienie i temperatura gwałtownie rosną, a to jest kluczowy moment całego procesu. Sprężarka zużywa prąd, ale jej zadaniem nie jest „grzanie” jak w zwykłym grzejniku elektrycznym. Ona zwiększa parametry czynnika tak, aby można było oddać ciepło do wody grzewczej.

Skraplacz przekazuje ciepło do wody

Gorący czynnik trafia do skraplacza, czyli drugiego wymiennika ciepła. Po drugiej stronie płynie woda z instalacji grzewczej. Czynnik oddaje jej energię, skrapla się i zamienia z powrotem w ciecz. Właśnie tutaj ciepło trafia do domu, a nie do powietrza na zewnątrz.

Zawór rozprężny zamyka cykl

Na końcu ciecz przechodzi przez zawór rozprężny, gdzie spada jej ciśnienie i temperatura. Dzięki temu wraca do parownika gotowa, by znów pobrać energię z powietrza. Obieg się zamyka i cały proces zaczyna się od nowa.

W chłodniejsze dni dochodzi jeszcze cykl odszraniania. Gdy na wymienniku zewnętrznym zbiera się szron, układ na chwilę odwraca przepływ i topi lód. To normalne, choć w tym czasie efektywność chwilowo spada. Sam obieg to jednak nie wszystko; druga połowa historii zaczyna się w instalacji wodnej domu.

Co dzieje się z ciepłem w instalacji domu

Pompa ciepła sama w sobie nie ogrzewa pomieszczeń bezpośrednio. Ona przygotowuje wodę o odpowiedniej temperaturze, a dopiero instalacja centralnego ogrzewania oddaje to ciepło do wnętrza. I tu zaczyna się praktyka, bo to, czym ogrzewasz dom, ma ogromny wpływ na sprawność całego układu.

Element instalacji	Jak współpracuje z pompą	Co to oznacza w praktyce
Ogrzewanie podłogowe	Pracuje na niskiej temperaturze zasilania, zwykle najbardziej sprzyjającej pompie	Najłatwiej uzyskać wysoką efektywność i stabilny komfort
Grzejniki	Działają dobrze, jeśli są odpowiednio duże i nie wymagają bardzo gorącej wody	W starszych domach czasem trzeba je przewymiarować lub zmienić sposób pracy
Zasobnik ciepłej wody użytkowej	Pompa dogrzewa wodę do wyższej temperatury niż w ogrzewaniu	To wygodne, ale przygotowanie CWU zwykle obniża chwilową sprawność
Tryb chłodzenia	Możliwy tylko w części modeli i tylko przy odpowiedniej instalacji	Najlepiej działa z fan-coilami lub podłogówką chłodzącą, nie zawsze z klasycznymi grzejnikami

W praktyce największą różnicę robi temperatura wody zasilającej. Podłogówka zwykle potrzebuje niższych parametrów niż stare grzejniki, więc pompa pracuje na luźniejszych warunkach i zużywa mniej prądu. Jeśli ktoś próbuje z niej wycisnąć bardzo wysoką temperaturę wody, na przykład po to, by zasilić przestarzałą instalację, sprawność wyraźnie spada.

W wielu domach przydatny bywa też zasobnik CWU, czyli zbiornik na ciepłą wodę użytkową. Dzięki niemu urządzenie może pracować bardziej stabilnie, zamiast włączać się co chwilę na krótko. To ważne, bo zbyt częste starty i zatrzymania nie służą ani sprężarce, ani rachunkom.

Jeśli ktoś liczy również na chłodzenie, trzeba sprawdzić, czy system rzeczywiście to obsługuje. Sama pompa może mieć taką funkcję, ale bez odpowiednich odbiorników w domu efekt bywa ograniczony. Gdy wiemy już, dokąd trafia ciepło, trzeba jeszcze sprawdzić, ile energii system zużyje, by je dostarczyć.

Od czego zależy sprawność i rachunki

Tu najłatwiej wpaść w pułapkę prostych obietnic. Samo hasło „wysoki COP” niczego nie załatwia, jeśli urządzenie pracuje w trudnych warunkach albo zasila zbyt gorącą wodę. Ja zawsze patrzę na to przez dwa filtry: warunki pracy i sezonową efektywność.

COP pokazuje, ile ciepła pompa oddaje w stosunku do zużytej energii elektrycznej w konkretnym punkcie pracy. SCOP jest praktyczniejszy, bo opisuje pracę przez cały sezon, z uwzględnieniem mrozów, odszraniania i pracy z częściowym obciążeniem. To właśnie SCOP lepiej mówi, co zobaczysz na rachunku.

Czynnik	Wpływ na sprawność	Co to znaczy dla użytkownika
Temperatura powietrza zewnętrznego	Im niższa, tym trudniej pobrać ciepło	Zimą pobór prądu rośnie, a wydajność spada
Temperatura wody zasilającej	Im wyższa, tym niższy COP	Podłogówka pomaga bardziej niż instalacja wymagająca bardzo gorącej wody
Dobór mocy urządzenia	Zbyt mała lub zbyt duża moc pogarsza pracę	Pojawiają się częste starty, gorszy komfort i wyższe zużycie energii
Odszranianie i mróz	Na chwilę obniżają efektywność	To normalne, ale w trudnym klimacie trzeba to uwzględnić w projekcie
Jakość montażu i serwis	Brudny wymiennik, źle ustawiona hydraulika i brak regulacji obniżają wydajność	Dobrze wykonana instalacja potrafi dać więcej niż droższy model źle podłączony

W praktyce dla powietrznych pomp ciepła sensowny COP często mieści się w przedziale około 3-5, ale to nadal tylko punktowy wynik z laboratorium lub z konkretnego warunku pracy. W realnym domu ważniejsze jest to, czy urządzenie utrzyma przyzwoitą efektywność przy chłodzie, a nie tylko na papierze. I właśnie tu dochodzimy do kwestii doboru do budynku, bo sama technologia nie załatwi złej instalacji.

Co sprawdzić przed montażem, żeby system działał tak jak trzeba

Jeśli miałbym wskazać najważniejszy błąd, powiedziałbym: kupowanie samej pompy bez sprawdzenia budynku. To układ grzewczy decyduje, czy urządzenie będzie pracowało lekko, czy będzie ciągle goniło za zbyt wysoką temperaturą wody. Dobrze dobrana pompa ciepła ma sens wtedy, gdy dom i instalacja nie zmuszają jej do pracy na granicy możliwości.

Kiedy to rozwiązanie zwykle sprawdza się najlepiej

• Gdy budynek jest ocieplony i ma sensowne zapotrzebowanie na ciepło.
• Gdy instalacja pracuje na niskiej temperaturze, najlepiej z podłogówką lub dużymi grzejnikami niskotemperaturowymi.
• Gdy projekt uwzględnia zarówno ogrzewanie, jak i przygotowanie ciepłej wody użytkowej.
• Gdy urządzenie ma pracować stabilnie, bez częstego taktowania i bez wymuszania wysokich temperatur zasilania.

Monoblok i split

Cecha	Monoblok	Split
Gdzie znajduje się układ chłodniczy	W jednej obudowie na zewnątrz	Rozdzielony na jednostkę zewnętrzną i wewnętrzną
Co trafia do budynku	Woda grzewcza	Czynnik chłodniczy między modułami
Co to zmienia	Układ bywa prostszy po stronie chłodniczej, ale trzeba zadbać o ochronę przed zamarzaniem	Więcej elementów po stronie chłodniczej, ale elastyczny montaż

Przeczytaj również: Koszt pompy ciepła - Ile naprawdę zapłacisz? Sprawdź!

Na co uważać w starszym domu

W budynku z małymi grzejnikami i wysoką temperaturą zasilania sytuacja komplikuje się najszybciej. Jeśli instalacja była projektowana pod kocioł, który bez problemu podaje bardzo gorącą wodę, pompa ciepła może wymagać modernizacji odbiorników albo poprawy izolacji. Bez tego rachunki i komfort mogą rozczarować, nawet jeśli samo urządzenie jest dobre.

Zwracam też uwagę na miejsce montażu jednostki zewnętrznej, odprowadzenie kondensatu i realny poziom hałasu. To nie są detale. W praktyce często decydują o tym, czy system będzie po prostu działał, czy stanie się uciążliwy w codziennym użytkowaniu.

Dobrze dobrana pompa powietrze-woda jest zwykle cicha, oszczędna i mało kłopotliwa, ale tylko wtedy, gdy instalacja pracuje na niskiej temperaturze i ktoś od początku policzył parametry budynku. To właśnie ten etap decyduje, czy system będzie działał komfortowo przez lata, czy zamieni się w drogie źródło kompromisów.
